VH05シリーズ

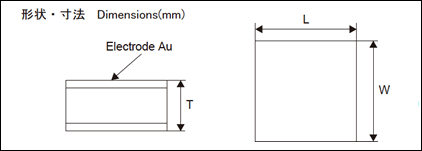

形状・寸法
| シリーズ名 | 型名 | L | W | T |
|---|---|---|---|---|
| VH05 | 6D103*C | 0.32±0.05 | 0.32±0.05 | 0.20 max. |
| 6D123*C | 0.32±0.05 | 0.32±0.05 | 0.23 max. |
仕様
| 抵抗値許容差 | ±1％，±2％，±3％（RT） |
|---|---|
| B定数許容差 | ±1％（B25／50） |
| 使用温度範囲 | -40℃〜+125℃ |
| 熱放散定数 | 0.15mW／℃ |
| 最大電力 | 15mW |
特長
- 小型で高精度である
- 長期信頼性に優れている
- はんだ濡れ性、ボンディング性に優れている
- Au/Snはんだ実装時の安定性に優れている（約350℃）
特性
| 型名 | 抵抗値 RT | 抵抗値許容差 | B定数 B25/50 | R-T DATA | |||
|---|---|---|---|---|---|---|---|
| ±1% | ±2% | ±3% | CSV | ||||
| 6D103＊C | R25=10kΩ | ○ | ○ | ○ | 3,930K |  |
 |
| 6D123＊C | R30=10kΩ | ○ | ○ | ○ | 3,930K | |
|
推奨はんだ条件
VH シリーズ Au/Sn はんだ実装
はんだ:Au/Sn(79/21)プリフォーム
実装装置:ダイボンダー
実装温度:320°C
雰囲気:N2
- 280°Cを超える温度は 10 秒以内として下さい。
- はんだ付け後は、急冷を避け、徐冷して下さい。
- スクラブ条件については、別途ご相談下さい。
