RH18シリーズ

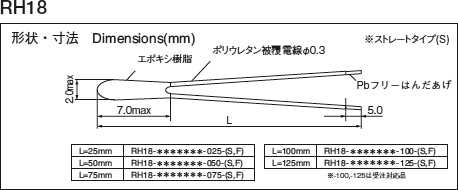

形状・寸法
仕様
| 抵抗値許容差 | ±1％，±2％，±3％（R25） |
|---|---|
| B定数許容差 | ±1％（B25/85） |
| 使用温度範囲 | -40℃〜+110℃ |
| 熱放散定数 | δ=1.0mW/℃ |
| 熱時定数 | τ=12sec. |
| 最大電力 | P=85mW |
※RH18 シリーズには、 UL 規格 (UL1434) 取得品もございます。 (File No. E318570)
※安全規格認定条件については改定される場合があります。 最新の取得状況については、各規格のホームページをご確認願います。
特長
- 小型で高精度
- リード線が長く測定部の取り廻しが容易
特性
| 型名 | 抵抗値 | B定数 B25/50 |
B定数 B25/85 |
R-T DATA | ||||
|---|---|---|---|---|---|---|---|---|
| R25 | 抵抗値許容差 | |||||||
| ±1% | ±2% | ±3% | CSV | |||||
| 6Y103＊＊ | 10kΩ | ○ | ○ | ○ | 3,390K | 3,435K |  |
 |
| 3H103＊＊ | 10kΩ | ○ | ○ | ○ | 3,450K | 3,486K | |
|
| 3U104＊＊ | 100kΩ | ○ | ○ | ○ | 3,950K | 4,025K | |
|
