BN35シリーズ
BN35シリーズは、車載ECUに最適なリードタイプのNTCサーミスタです。
※BN35シリーズについては、低ハロゲン仕様(塩素、臭素各900ppm以下、ハロゲンtotal1500ppm以下)の製品もございますので、弊社にご相談下さい。

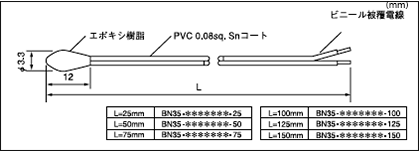

形状・寸法
仕様
| 使用温度範囲 | -20℃～+80℃ |
|---|---|
| 熱放散定数 | δ=2.4mW/℃ |
| 熱時定数 | τ＝40sec. |
| 最大電力 | P=132mW |
※R-Tデータに関しては、弊社ホームページに記載しておりますのでご参照願います。
※BN35 シリーズには、 UL 規格 (UL1434) 取得品もございます。 (File No. E318570)
※安全規格認定条件については改定される場合があります。最新の取得状況については、 各規格のホームページをご確認願います。
特性
| 型名 | 抵抗値 | B定数 B25/50 |
B定数 B25/85 |
R-T DATA | ||||
|---|---|---|---|---|---|---|---|---|
| R25 | 抵抗値許容差 | |||||||
| ±1% | ±2% | ±3% | CSV | |||||
| 3H103＊＊ | 10kΩ | ○ | ○ | ○ | 3,450K±1% | 3,486K |  |
 |
| 3T103＊＊ | 10kΩ | ○ | ○ | ○ | 3,950K±1% | 3,989K | |
|
| 3U104＊＊ | 100kΩ | ○ | ○ | ○ | 3,950K±1% | 4,024K | |
|
| 5B225＊＊ | 2.2MΩ | - | - | ○ | 5,200K±3% | 5,290K | |
|
