AC耐圧試験を必要とする電源サージアブソーバ
使用例 : SW 電源、 インバータ電源、 OA 機器及び家電機器の電源
注）IEC62368-1 にて、 機器の一次回路のサージ対策については、 一定条件を満足した MOV ※1) （バリスタ） と GDT ※2) ガス入り放電管の直列接続が求められています。
IEC62368-1 requires series usage of MOV ※1) and GDT ※2) for surge protection in the primary circuits of equipment.
推奨部品
| AC125V | AC250V | ||
|---|---|---|---|

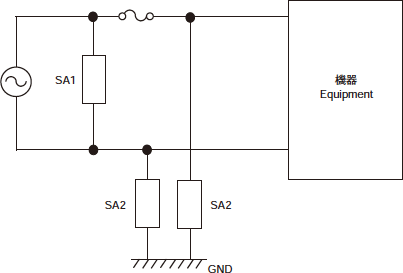

| ノーマルモード(ライン間) SA1 | DSANR‐1 DSAZR1‐301L |
DSANR‐3 DSAZR2‐501M |
|
| コモンモード SA2 (ライン～GND間) AC耐電圧試験条件 測定時間（公称） |
要求なし | DSANR‐1, DSAZR1‐301L | DSANR‐3, DSAZR2‐501M |
| AC1,000V-1min. AC1,200V-3sec. |
DSANR‐4, DSAZR1‐242M CDA70-272M+MOV1) (MOV)1) DA53‐272M+MOV1) (MOV)1) DSA‐242M+MOV1) (MOV)1) DE37‐272M+MOV1) (MOV)1) |
DSAZR2‐242M CDA70‐272M+MOV2) (MOV)2) DA53‐272M+MOV2) (MOV)2) DSA‐242M+MOV2) (MOV)2) DE37‐272M+MOV2) (MOV)2) |
|
| AC1,500V-1min. | DSANR‐5, DSAZR1‐302M CDA70-302M+MOV1) (MOV)1) DA53‐302M+MOV1) (MOV)1) DSA‐302M+MOV1) (MOV)1) DE37‐302M+MOV1) (MOV)1) |
DSANR‐5, DSAZR2‐302M CDA70‐302M+MOV2) (MOV)2) DA53‐302M+MOV2) (MOV)2) DSA‐302M+MOV2) (MOV)2) DE37‐302M+MOV2) (MOV)2) |
|
| AC1,800V-3sec. | DSANR‐6, DSAZR1‐362M CDA70-362M+MOV1) (MOV)1) DA53‐362M+MOV1) (MOV)1) DSA‐362M+MOV1) (MOV)1) DE37‐362M+MOV1) (MOV)1) |
DSANR‐6A, DSAZR2‐362M CDA70‐362M+MOV2) (MOV)2) DA53‐362M+MOV2) (MOV)2) DSA‐362M+MOV2) (MOV)2) DE37‐362M+MOV2) (MOV)2) |
|
| AC2,000V-1min. | DSANR‐10B, DSAZR1‐452M DSA‐402M+MOV1) (MOV)1) DE37‐452M+MOV1) (MOV)1) |
DSANR‐10B, DSAZR2‐452M DSA‐402M+MOV2) (MOV)2) DE37‐452M+MOV2) (MOV)2) |
|
バリスタ1): バリスタ電圧220V 以上(UL 認定条件は270V 以上)
バリスタ2): バリスタ電圧470V 以上
＊表中の+ は放電管とバリスタの直列接続を示す。
