MH18シリーズ

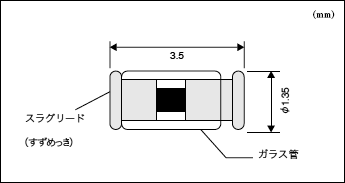

形状・寸法
仕様
| 抵抗値許容差 | ±3％，±5％（R25） |
|---|---|
| B定数許容差 | ±3％（B25/50） |
| 使用温度範囲 | -40℃〜+150℃ |
| 熱放散定数 | 2.0mW／℃ |
| 最大電力 | 250mW |
特長
- 高温での使用可能
- 耐環境性に優れている
- 高精度の抵抗値、B定数の許容差±1％を実現(MH18)
特性
| 型名 | 抵抗値 | B定数 B25/50 | B定数 B25/85 | R-T DATA | ||||
|---|---|---|---|---|---|---|---|---|
| R25 | 抵抗値 許容差 | CSV | ||||||
| ±1％ | ±2％ | ±3％ | ||||||
| 3G202＊＊ | 2kΩ | ○ | ○ | ○ | 3,470K | 3,507K |  |
 |
| 3G302＊＊ | 3kΩ | ○ | ○ | ○ | 3,470K | 3,507K | |
|
| 3G502＊＊ | 5kΩ | ○ | ○ | ○ | 3,470K | 3,507K | |
|
| 3H103＊＊ | 10kΩ | ○ | ○ | ○ | 3,465K | 3,502K | |
|
| 6E203＊＊ | 20kΩ | ○ | ○ | ○ | 3,965K | 4,016K | |
|
| 6P303＊＊ | 30kΩ | ○ | ○ | ○ | 3,948K | 3,984K | |
|
| 6H503＊＊ | 50kΩ | ○ | ○ | ○ | 3,770K | 3,820K | |
|
| 3U104＊＊ | 100kΩ | ○ | ○ | ○ | 3,965K | 4,038K | |
|
| 3U154＊＊ | 150kΩ | ○ | ○ | ○ | 3,965K | 4,038K | |
|
