特長
- 小型で高精度
- 長期信頼性に優れる
- はんだ濡れ性、ボンディング性に優れる
- Au/Snはんだ実装時の安定性に優れる(約350℃)

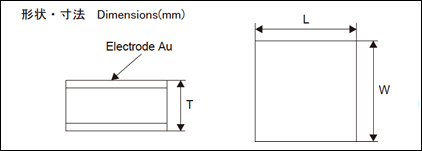

形状・寸法
シリーズ名 | 型名 | L | W | T |
---|---|---|---|---|
KH10 | 6E103*C | 0.60±0.05 | 0.60±0.05 | 0.25max. |
3U104*C | 0.50±0.05 | 0.50±0.05 | 0.30max. |
仕様
抵抗値許容差 | ±1%,±2%,±3%(R25) |
---|---|
B定数許容差 | ±1%(B25/50) |
使用温度範囲 | -40℃〜+125℃ |
熱放散定数 | 0.3mW/℃ |
最大電力 | 30mW |
特性
型名 | 抵抗値 R25 | B定数 B25/50 | R-T DATA | |
---|---|---|---|---|
CSV | ||||
6E103 | 10kΩ | 3950K | ||
3U104 | 100kΩ | 3950K |
