DA53（電源用サージアブソーバ）
DA53 はマイクロギャップによる電界電子放出機構を応用したサージ用防護素子です。このためサージに対して応答性がよく、また各種AC 耐電圧試験に対応しており、サージ耐量を要する電源ラインのサージ対策に最適のサージ吸収素子です。
お役立ち情報特長
- 非常に小型 (直径5.3mm長さ10mm)
- 各種AC耐電圧試験に対応可能
- サージ耐量が大きく、3000A
- サージに対し応答性がよく、制限電圧が低い
- 静電容量が小さく、絶縁性にも優れる
- 繰り返しサージ及び環境変化に対して安定
- 極性がない
- 明所暗所による特性の差がない
- 各種電源回路にバリスタとDA53シリーズを組合せる事により使用可能
- 使用温度範囲 (一般仕様) : -40~125°C
- 保存温度範囲 (一般仕様) : -55~125°C

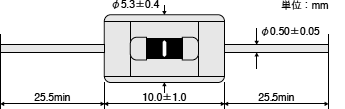

形状・寸法
製品重量：0.75g
生産国：THAILAND
形名構成
特性
| 型名 | 直流放電開始電圧(Vs) | 絶縁抵抗(IR) | 静電容量 1kHz-6V max. |
サージ耐量8/20μsec. | |
|---|---|---|---|---|---|
| DA53-351M | 350V(280〜420) | ≧100MΩ min. | DC 250V | ≦1pF max. | 3,000A |
| DA53-501M | 500V(400〜600) | ||||
| DA53-651M | 650V(520〜780) | ||||
| DA53-102M | 1,000V(800〜1,200) | DC 500V | |||
| DA53-152M | 1,500V(1,200〜1,800) | ||||
| DA53-272M | 2,700V(2,160〜3,240) | ||||
| DA53-302M | 3,000V(2,400〜3,600) | ||||
| DA53-362M | 3,600V(2.880〜4,320) | ||||
| DA53-452M | 4,500V(3,600〜5,400) | DC 1,000V | 2,500A | ||
| DA53-622M | 6,200V(4,960〜7,440) | 3,000A | |||
| DA53-752M | 7,500V(6,000〜9,000) | ||||
| DA53-782M | 7,800V(6,240〜9,360) | ||||
| 型名 | サージ寿命8/20μsec.100A | AC耐電圧 | UL規格認定品 | CSA規格認定品 | EN規格認定品 |
|---|---|---|---|---|---|
| UL1449 File No. E318314 |
C22.2 No.269.5-17 File No. 111411 |
EN62368-1. TÜV Report No.J9851289 (DA53-752M,782M), J9850855 (DA53-302M,362M, 452M,622M) |
|||
| DA53-351M | 300times | - | ○ 1) | - | - |
| DA53-501M | ○ 1) | - | - | ||
| DA53-651M | ○ 1) | - | - | ||
| DA53-102M | ○ 1) | - | - | ||
| DA53-152M | ○ 1) | - | - | ||
| DA53-272M | AC1,000V-1min. AC1,200V-3sec. |
○ 1) | ○ 1) | - | |
| DA53-302M | AC1,500V-1min. | ○ 1) | ○ 1) | ○ 2) | |
| DA53-362M | AC1,800V-3sec. | ○ 1) | ○ 1) | ○ 2) | |
| DA53-452M | AC2,000V-1min | ○ 1) | ○ 1) | ○ 2) | |
| DA53-622M | AC3,000V-3sec. | - | ○ 1) | ○ 2) | |
| DA53-752M | AC3,600V-3sec. | - | ○ 1) | ○ 2) | |
| DA53-782M | AC4,000V-1min. | - | - | ○ 2) |
- バリスタ（AC125V V 1mA ≧ 270V D ≧φ 5mm, AC250V V 1mA ≧ 470V D ≧φ 5mm） と電気的に直列接続する事により、認定されます。
- バリスタ（V1mA ≧ 470V D ≧φ 5mm） と電気的に直列接続する事により、認定されます。
- 安全規格認定条件については改定される場合があります。最新の取得状況については、各規格のホームページをご確認願います。
表中の "〇" をクリックすると各規格のホームページが表示されます。

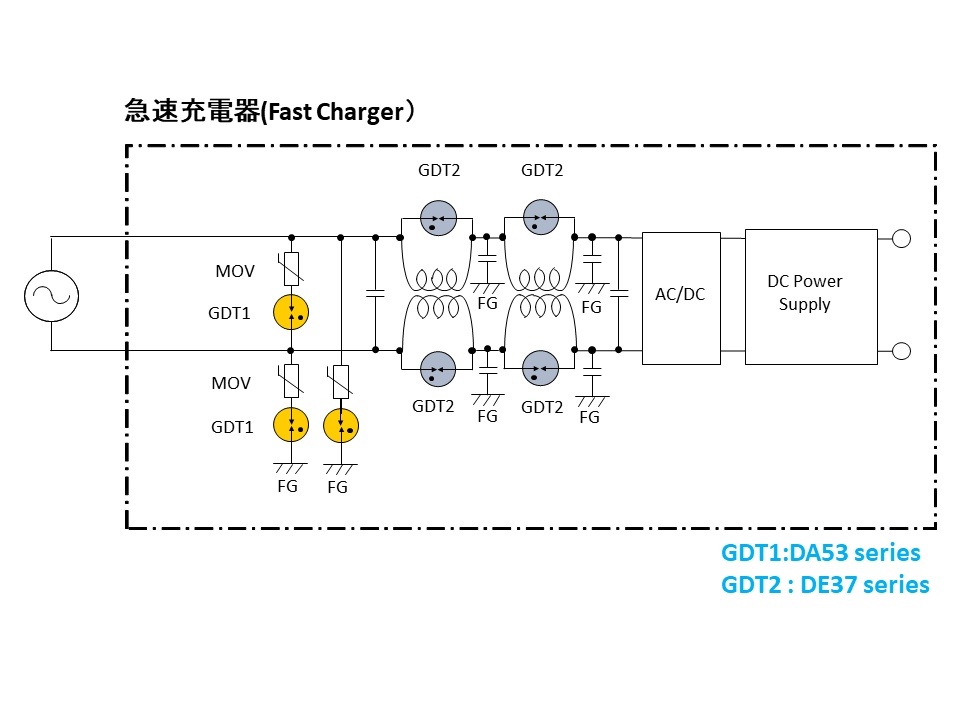

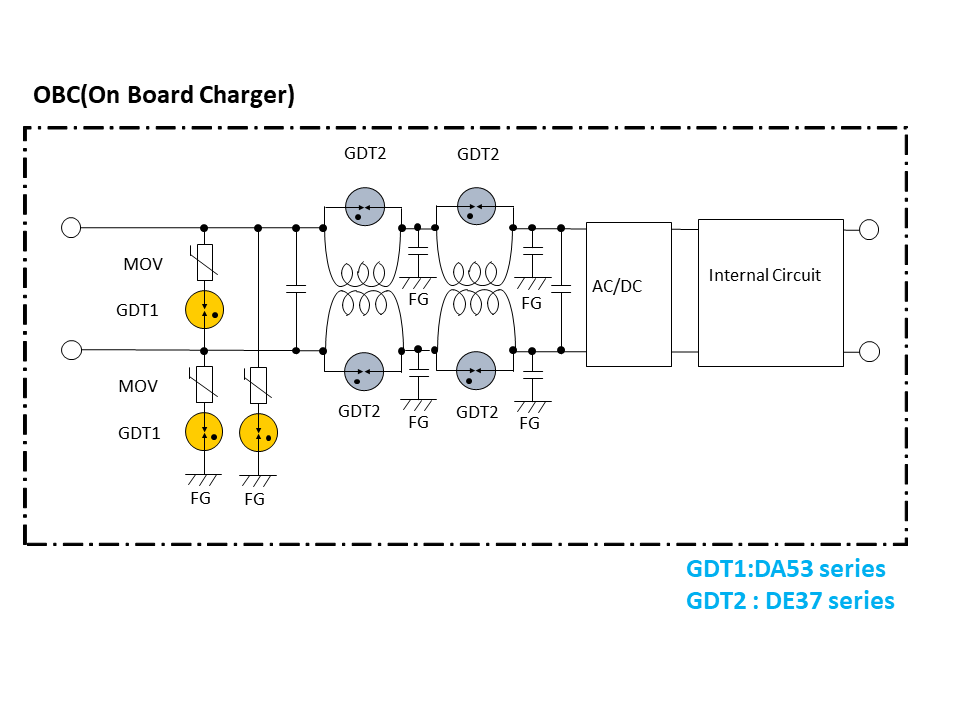

使用例
