DE37（通信用サージアブソーバ）
特長
- 5mmピッチのラジアルテーピング形状で自動実装に対応(部品高さを15.5mm以下に抑えた)(2700V以上の品種は除く)
- アキシャルテーピングも選べます(ガラス管を寝かせて自動実装することも可能)
- 1pF以下という低静電容量で、メガビットクラスの高速通信信号を阻害に対応
- マイクロギャップを利用した優れたサージ応答特性
- 100MΩ以上の高い絶縁抵抗特性
- 使用温度範囲 (一般仕様) : -40~85°C
- 保存温度範囲 (一般仕様) : -55~125°C

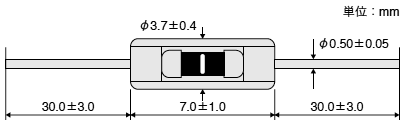

形状・寸法
製品重量：0.29g
生産国：THAILAND

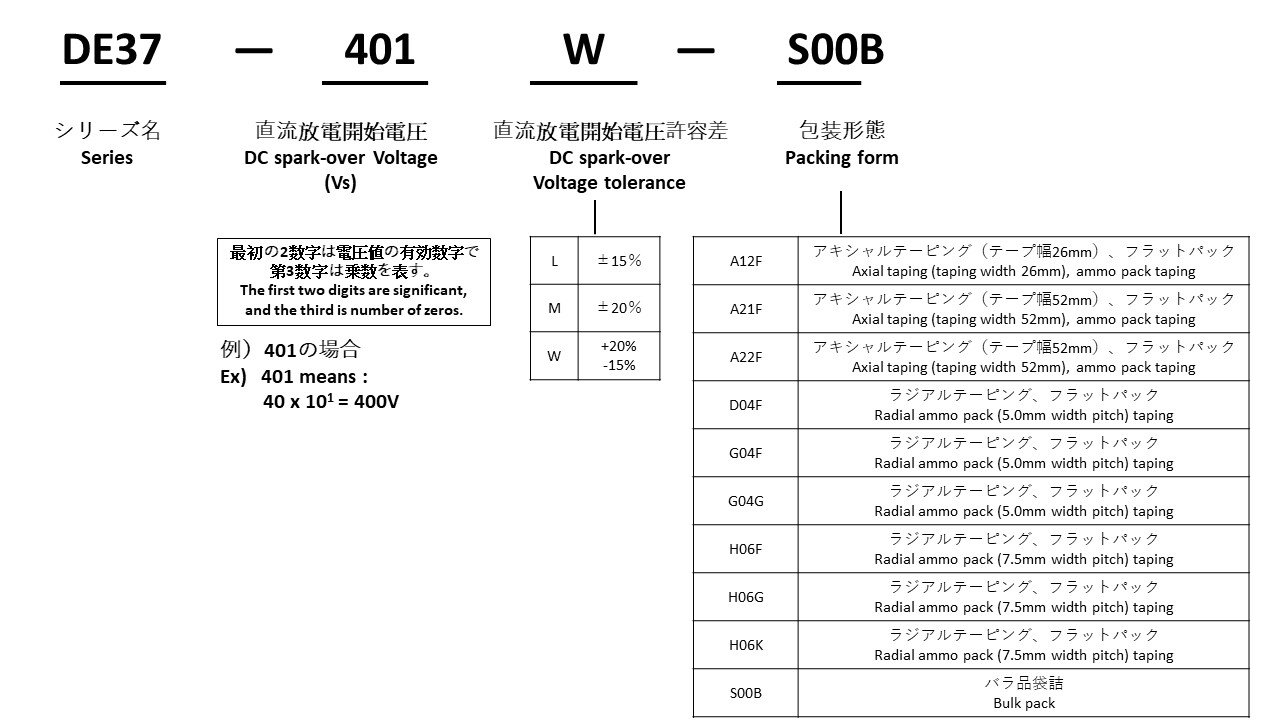

形名構成
特性
| 型名 | 直流放電開始電圧（Vs） | 絶縁抵抗（IR） | 静電容量 1kHz-6V max. |
サージ耐量8/20μsec. | サージ寿命8/20μsec.100A | |
|---|---|---|---|---|---|---|
| DE37-301L | 300V(255~345) | ≧100MΩmin. | DC 100V | ≦1pF max. | 1500A | 300times |
| DE37-351M | 350V(280~420) | DC 250V | ||||
| DE37-401W | 400V(340~480) | |||||
| DE37-501M | 500V(400~600) | |||||
| DE37-102M | 1,000V(800~1,200) | DC 500V | ||||
| DE37-272M | 2,700V(2,160~3,240) | 200times | ||||
| DE37-302M | 3,000V(2,400~3,600) | |||||
| DE37-362M | 3,600V(2.880~4.320) | |||||
| DE37-452M | 4,500V(3,600~5,400) | DC 1000V | ||||
| 型名 | AC耐電圧 | UL規格認定品 | cUL規格認定品 | EN規格認定品 | |
|---|---|---|---|---|---|
| UL 497B File No. E175280 |
UL1449 File No. E318314 |
CSA C22.2No.269 UL File No. E318314 |
EN62368-1 TÜV. Report No. J50164439 |
||
| DE37-301L | – | ○ | - | - | - |
| DE37-351M | ○ | - | - | - | |
| DE37-401W | ○ | - | - | - | |
| DE37-501M | ○ | - | - | - | |
| DE37-102M | – | – | - | – | |
| DE37-272M | AC1,000V-1min. AC1,200V-3sec |
– | ○ 1) | ○ 1) | - |
| DE37-302M | AC1,500V-1min. | – | ○ 2) | ○ 2) | ○ 3) |
| DE37-362M | AC1,800V-3sec | – | ○ 2) | ○ 2) | ○ 3) |
| DE37-452M | AC2,000V-1min. | – | ○ 2) | ○ 2) | ○ 3) |
- バリスタ（AC125V ： V 1mA ≧ 270V D ≧φ 5mm） と電気的に直列接続する事により、認定されます。
- バリスタ（AC125V ： V 1mA ≧ 270V D ≧φ 5mm, AC250V ： V 1mA ≧ 470V D ≧φ 5mm） と電気的に直列接続する事により、認定されます。
- バリスタ（V 1mA ≧ 470V D ≧φ 5mm） と電気的に直列接続する事により、認定されます。
- 安全規格認定条件については改定される場合があります。最新の取得状況については、各規格のホームページをご確認願います。
表中の "〇" をクリックすると各規格のホームページが表示されます。
ITU-T K.20 Basic Test Condition について
- サージ試験
10/700μsec 1.5kV/4kV（25Ω）±5回
- AC誘導試験
AC600V（600Ω）1sec. 5回
- AC混触試験
AC230V（10～1000Ω）15min.
但し、AC230V印加時にDE37-401Wは動作しません。

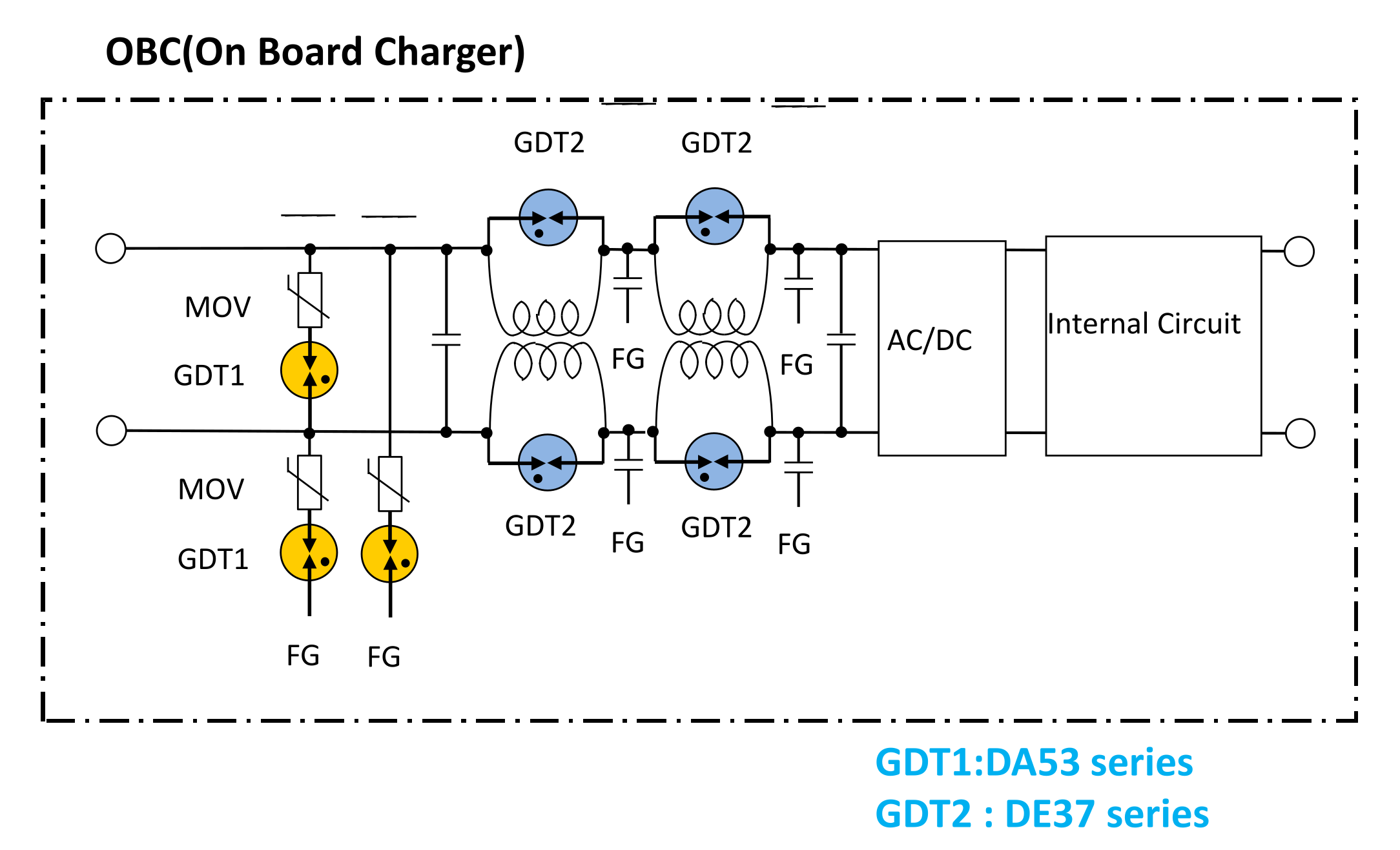

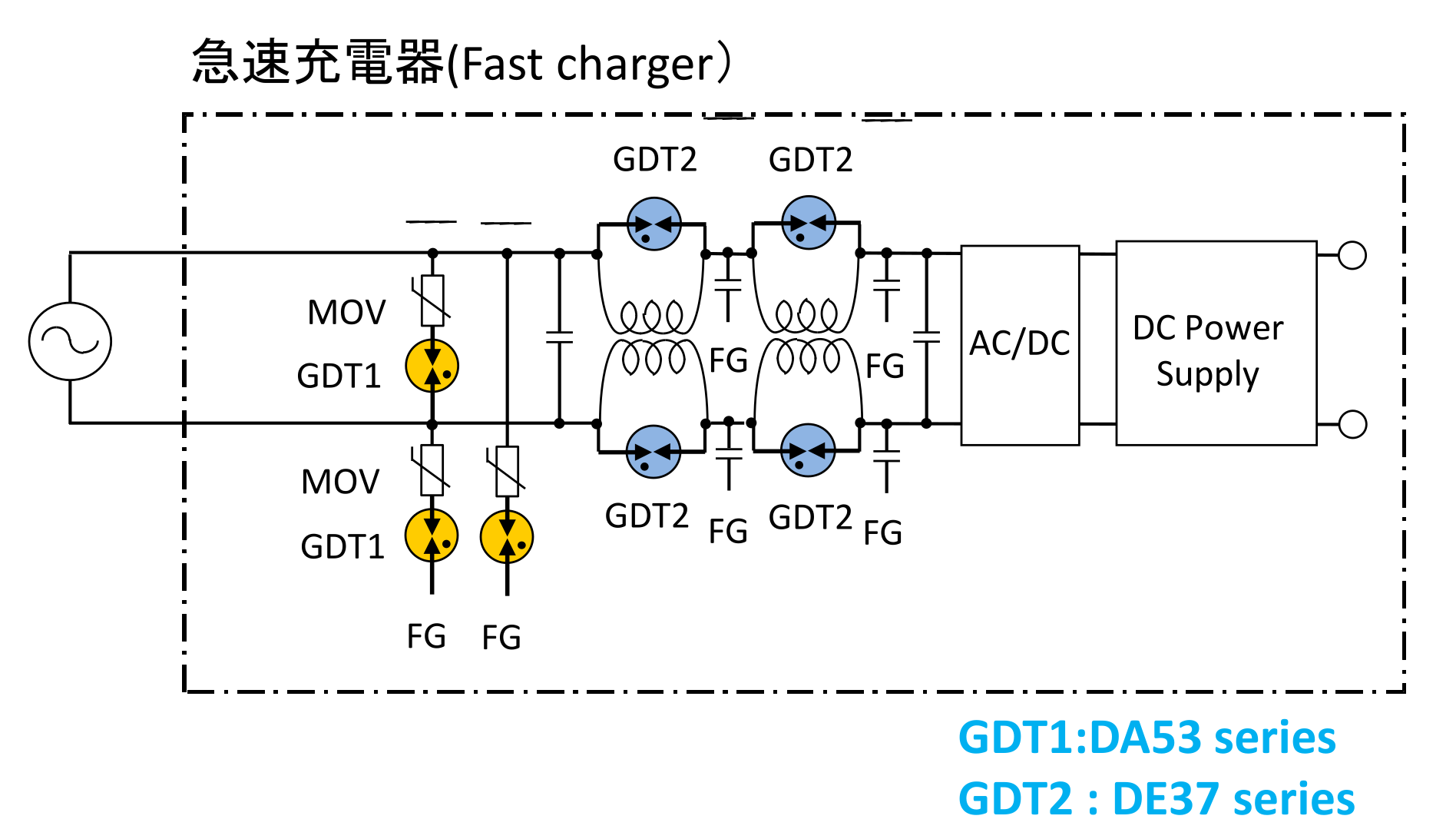

使用例
