CSA70（通信用サージアブソーバ ）
通信回線用サージアブソーバ／CSA70シリーズは、通信ラインから侵入するサージノイズから電子回路を保護する表面実装対応のチップ型サージアブソーバです。
お役立ち情報特長
- 4032形状の小型チップで、自動実装、フロー・リフローはんだに対応
- マイクロギャップを利用した優れたサージ応答特性
- 0.6pF以下という低静電容量で、メガビットクラスの高速通信信号に対応
- 100MΩ以上の高い絶縁抵抗特性
- 端子電極はすずメッキで、完全鉛フリー対応品
- UL497B取得済み
- 使用温度範囲（一般仕様）：-40 ～ 125℃
- 保存温度範囲（一般仕様）：-40 ～ 125℃

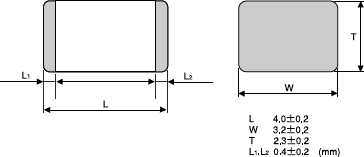

形状・寸法
製品重量：0.11g
生産国：THAILAND
形名構成
特性
| 型名 | 直流放電開始電圧(Vs) | 絶縁抵抗(IR) | 静電容量 1kHz-6V max. |
サージ耐量8/20μsec | サージ寿命8/20μsec50A | UL規格認定品 | |
|---|---|---|---|---|---|---|---|
| UL 497B File No. E175280 |
|||||||
| CSA70-301L | 300V(255〜345) | ≧100MΩmin. | DC100V | ≦0.6pF max. | 2000A | 300 times | ○ |
| CSA70-401L | 400V(340〜460) | DC250V | ○ | ||||
| CSA70-601M | 600V(480〜720) | ○ | |||||
- 安全規格認定条件については改定される場合があります。最新の取得状況については、各規格のホームページをご確認願います。
表中の "〇" をクリックすると各規格のホームページが表示されます。
