CSA30（静電気対策用サージアブソーバ）
静電気対策用サージアブソーバ／CSA30シリーズは、静電気から電子回路を保護する表面実装対応のチップ型サージアブソーバです。 当社が永年培って参りましたマイクロギャップ方式を採用しているため、優れたサージ応答特性と1pF 以下という低静電容量を実現。小型でありながら、IEC61000-4-2 に十分対応できる150pF-330Ω-25kV の静電気サージ寿命を有しています。
お役立ち情報特長
- 高密度表面実装対応の静電気対策用サージアブソーバ
- フロー・リフローはんだに対応
- マイクロギャップを利用した優れたサージ応答特性
- 低静電容量により高周波回路上での使用が可能
- 高絶縁抵抗特性
- エンボステーピング対応
- IEC61000-4-2 対応品
- 使用温度範囲（一般仕様）：-40 ～ 125℃
- 保存温度範囲（一般仕様）：-55 ～ 125℃

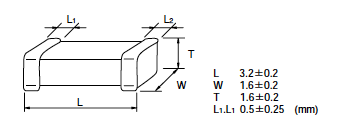

形状・寸法
製品重量：0.02g
生産国：JAPAN
形名構成
特性
| 型名 | 直流放電開始電圧(Vs) | 絶縁抵抗(IR) | 静電容量 1kHz-6V max. |
サージ寿命（接触放電） | |
|---|---|---|---|---|---|
| CSA30-141N | 140V(98〜182） | ≧10MΩmin. | DC 50V | ≦1pF max. | 150pF-330Ω-25kV 20 times |
| CSA30-401Q | 400V(320〜520） | DC 250V | |||
IEC61000-4-2について
- 静電気放電イミュニティ試験
- 150pF－330Ω－
- 2〜8kV （接触放電）
- 2〜15kV （気中放電）
CSA30は、これに十分対応できる150pF－330Ω－25kVの静電気サージ寿命を有しております。
使用例
