EAZR（電源用サージアブソーバ）
特長
- 大きなサージ耐量を必要とする産業用機器向け基板実装型サージ対策部品
- サージ破壊耐量:10,000A(8/20μs)
- 定格電圧AC125V/AC250Vに対応
- 1台で電源のライン間のサージ対策に対応
- 雷サージにすばやく動作し、機器を保護
- 繰り返しサージに強く、長寿命
- 使用温度範囲 : -25~85°C
- 保存温度範囲 : -40~125°C
用途
- 自動販売機、OA機器、計測機器
- 汎用インバータ、NC制御機器、各種工作機
- 太陽光発電用パワーコンデショナ、LED屋外照明

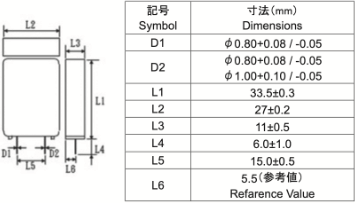

形状・寸法
製品重量：4.60g
生産国：JAPAN

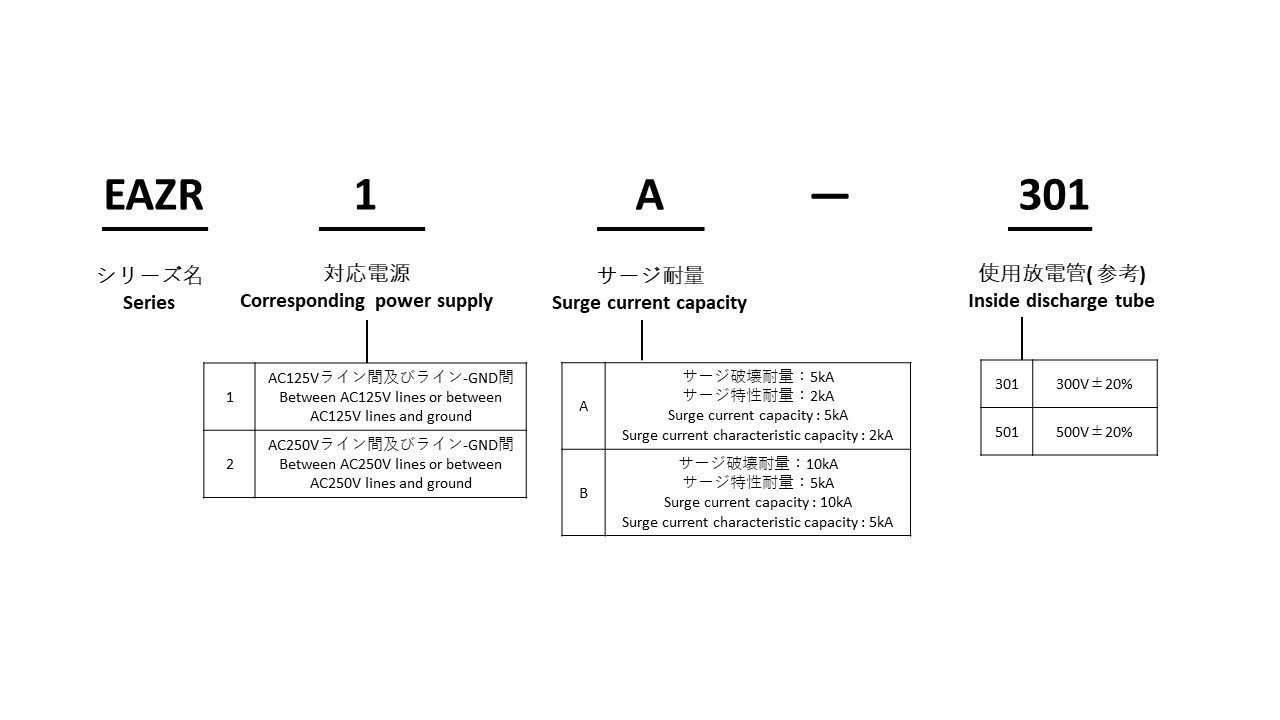

形名構成
特性
| 定格電圧 | 型名 | 最大連続使用電圧 | 絶縁抵抗(IR) | 静電容量 1kHz-6V max. |
|
|---|---|---|---|---|---|
| AC 125V | EAZR 1A-301 | AC150V | ≧100MΩ | DC 100V | ≦2pF |
| AC 125V | EAZR 1B-301 | DC 100V | |||
| AC 250V | EAZR 2A-501 | AC250V | DC 250V | ||
| AC 250V | EAZR 2B-501 | DC 250V | |||
| 型名 | サージ特性耐量 | サージ破壊耐量 | サージ寿命 8/20μsec. 100A |
電圧防護レベル | UL規格認定品 | cUL規格認定品 |
|---|---|---|---|---|---|---|
| UL1449 File No. E318314 |
CSA C22.2 No.269 FileNo.E318314 |
|||||
| EAZR 1A-301 | 2kA(8/20μs) | 5kA(8/20μs) | 300 times | 1.2kV | ○ | ○ |
| EAZR 1B-301 | 5kA(8/20μs) | 10kA(8/20μs) | 1.5kV | ○ | ○ | |
| EAZR 2A-501 | 2kA(8/20μs) | 5kA(8/20μs) | 1.8kV | ○ | ○ | |
| EAZR 2B-501 | 5kA(8/20μs) | 10kA(8/20μs) | 2.5kV | ○ | ○ |
- サージ特性耐量(8/20μs)印加時
- 安全規格認定条件については改定される場合があります。最新の取得状況については、各規格のホームページをご確認願います。
表中の "〇" をクリックすると各規格のホームページが表示されます。
