高電圧DSS（通信用サージアブソーバ）
特長
- 非常に小型であるにもかかわらず、放電開始電圧が高電圧（2700, 3000Vの2品種）
- DSS-272MはAC1200V-3秒またはAC1000V-1分、DSS-302MはAC1500V-1分のAC耐圧試験に対応可能
- サージに対し吸収性がよく、制限電圧が低い
- 静電容量が小さく、絶縁性（100MΩ以上）にも優れる
- 繰り返しサージ及び環境変化に対して安定
- 極性がない
- 明所暗所による特性の差がない
- 本シリーズはUL1449, CSA, TÜV認定品
- 使用温度範囲（一般仕様）：-40 ～ 85℃
- 保存温度範囲（一般仕様）：-55 ～ 125℃
形状・寸法
製品重量：0.29g
生産国：THAILAND

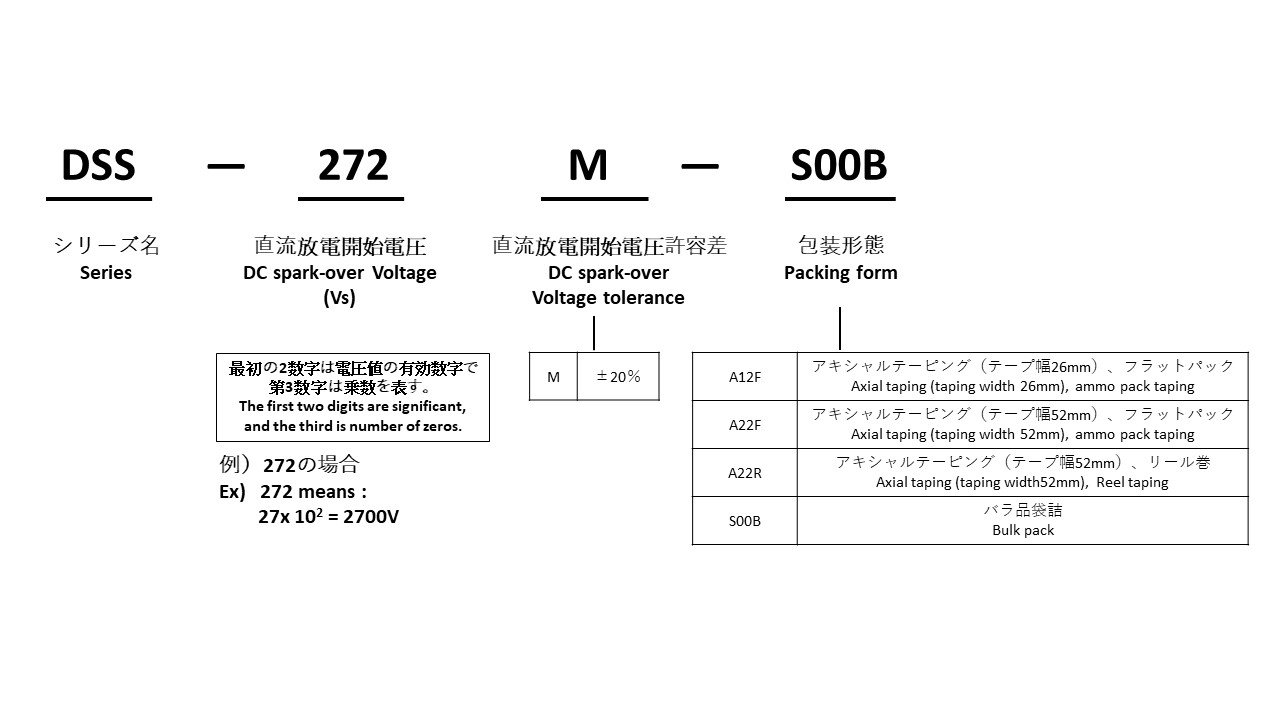

形名構成
特性
| 型名 | 直流放電開始電圧(Vs) | 絶縁抵抗(IR) | 静電容量 1kHz-6V max. |
サージ耐量8/20μsec | サージ寿命8/20μsec50A | |
|---|---|---|---|---|---|---|
| DSS-272M | 2,700V（2,160～3,240） | ≧100MΩmin. | DC500V | ≦1pF max. | 500A | 300times |
| DSS-302M | 3,000V（2,400～3,600） | |||||
| 型名 | AC耐電圧 | UL規格認定品 | CSA規格 | EN認証 |
|---|---|---|---|---|
| UL1449 File No. E318314 |
CSA C22.2No.269.5-17 File No. 111411 |
EN62368-1 TÜV Report No J9750615 |
||
| DSS-272M | AC1,200V-3sec. AC1,000V-1min. |
○1） | ○1） | - |
| DSS-302M | AC1,500V-1min. | ○1） | ○1） | ○2） |
- バリスタ（AC125V V 1mA ≧ 270V D ≧φ 5mm, AC250V V 1mA ≧ 470V D ≧φ 5mm） と電気的に直列接続する事により、認定されます。
- バリスタ（V 1mA ≧ 470V D ≧φ 10mm） と電気的に直列接続する事により、認定されます。
- 安全規格認定条件については改定される場合があります。最新の取得状況については、各規格のホームページをご確認願います。
表中の "〇" をクリックすると各規格のホームページが表示されます。
