高電圧DSP（静電気用サージアブソーバ）
静電気対策用サージアブソーバ／高電圧DSPシリーズは、静電気から電子回路を保護するサージアブソーバです。 小型ながら優れたサージ応答性を有しています。
お役立ち情報特長
- 非常に小型であるにもかかわらず、放電開始電圧が高電圧（1000,1500,2700,3000Vの4品種）
- DSP-272MはAC1200V-3秒又はAC1000V-1分、DSP-302MはAC1500V-1分のAC試験に対応可能
- 静電気サージに対し吸収性がよく、制限電圧が低い
- 静電容量が小さく、絶縁性（100MΩ以上）にも優れる
- 繰り返し静電気サージ及び環境変化に対して安定
- 極性がない
- 明所暗所による特性の差がない
- 使用温度範囲（一般仕様）：-40 ～ 85℃
- 保存温度範囲（一般仕様）：-55 ～ 125℃
形状・寸法
製品重量：0.25g
生産国：THAILAND

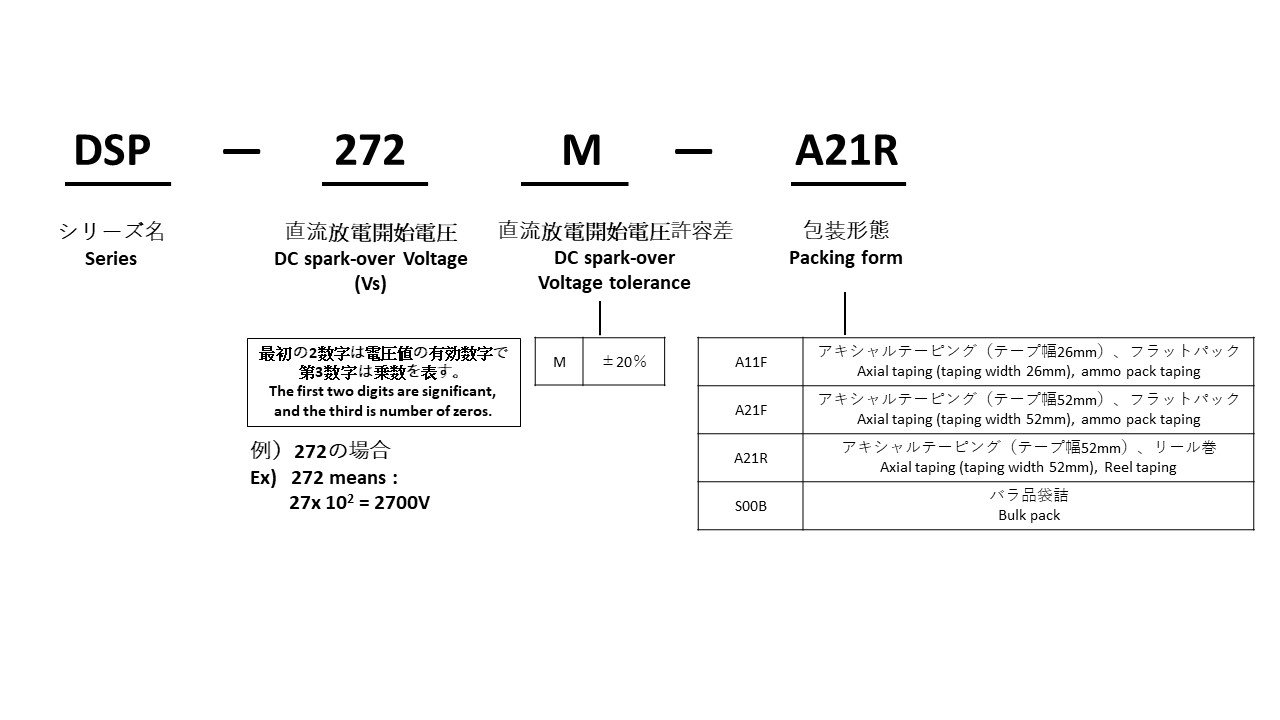

形名構成
特性
| 型名 | 直流放電開始電圧(Vs) | 絶縁抵抗(IR) | 静電容量 1kHz-6V max. |
サージ耐量 8/20μsec. |
サージ寿命 | AC耐電圧 | |
|---|---|---|---|---|---|---|---|
| DSP-102M | 1,000V （800～1,200） |
≧100MΩmin. | DC500V | ≦1pF max. | 300A | 1500pF-0Ω-10kV 200 times |
- |
| DSP-152M | 1,500V （1,200～1,800） |
- | |||||
| DSP-272M | 2,700V （2,160～3,240） |
AC1,000V-1min. AC1,200V-3sec. |
|||||
| DSP-302M | 3,000V （2,400～3,600） |
AC1,500V-1min. | |||||
