DSANR（電源用サージアブソーバ）
特長
- 各種電源回路に使用可能
- UL, TÜV規格認定品もあり
- 使用温度範囲（一般仕様）：-25 ～ 85℃
- 保存温度範囲（一般仕様）：-40 ～ 125℃

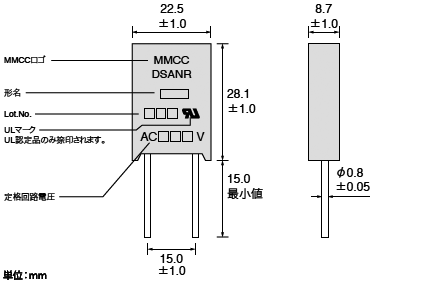

形状・寸法
製品重量：9.60g
生産国：JAPAN

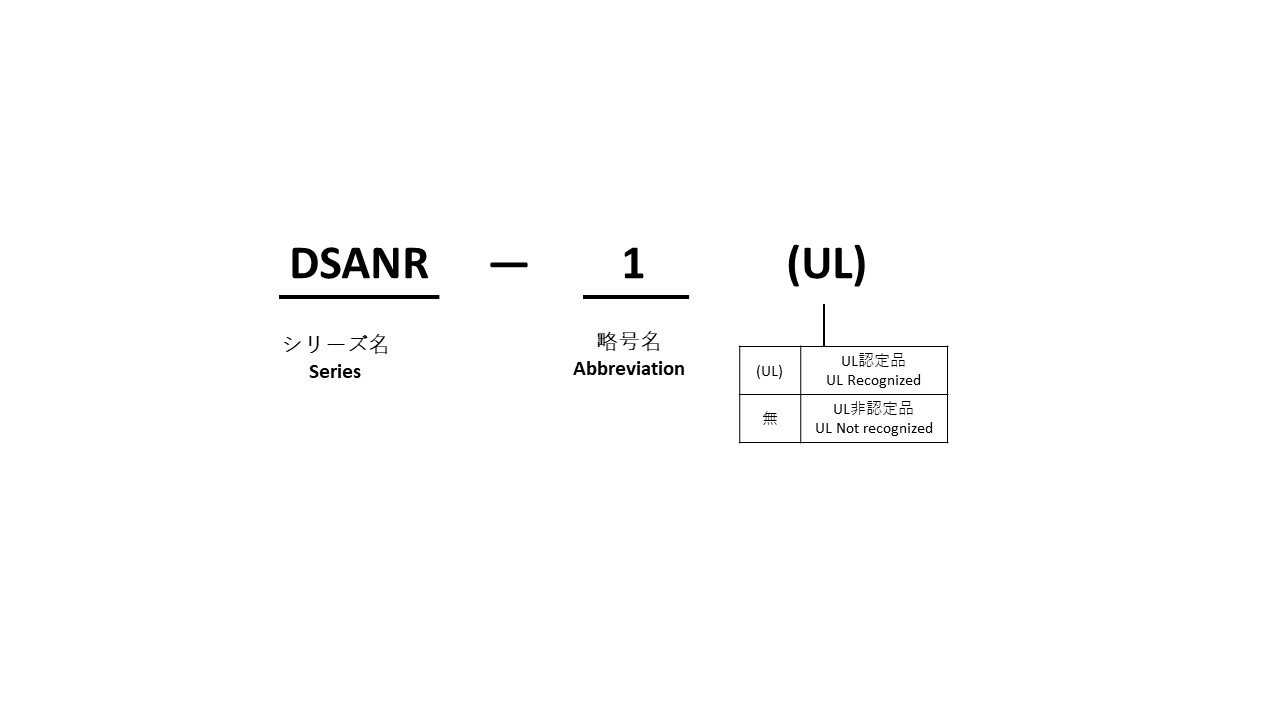

形名構成
特性
| 定格電圧 | 型名 | 直流放電開始電圧(Vs) | 絶縁抵抗(IR) | 静電容量 1kHz-6V max. |
サージ耐量8/20μsec. | |
|---|---|---|---|---|---|---|
| AC 125V | DSANR-1 | 500V (400〜600) | ≧100MΩmin. | DC 100V | ≦2pF max. | 1000A |
| DSANR-2 | 600V (480〜720) | DC 250V | ||||
| DSANR-2A | 800V (640〜960) | |||||
| DSANR-2B | 1,100V （880〜1,320) | DC 500V | ||||
| DSANR-4 | 2,400V (1,920〜2,880) | |||||
| DSANR-6 | 3,600V (2,880〜4,320) | |||||
| AC 250V | DSANR-3 | 800V (640〜960) | DC 250V | |||
| DSANR-3A | 1,400V (1,120〜1,680) | DC 500V | ||||
| DSANR-5 | 3,000V (2,400〜3,600) | |||||
| DSANR-6A | 3,600V (2,880〜4,320) | |||||
| DSANR-9 | 4,000V (3,200〜4,800) | |||||
| DSANR-10B | 4,500V (3,600〜5,400) | DC 1000V | ||||
| 定格電圧 | 型名 | サージ寿命8/20μsec.100A | AC耐電圧 | UL規格認定品 | EN認証 |
|---|---|---|---|---|---|
| UL1449 File No. E318314 |
EN62368-1 TÜV Report No. J9251508 |
||||
| AC 125V | DSANR-1 | 300 times | - | ○ | - |
| DSANR-2 | - | ○ | - | ||
| DSANR-2A | - | - | - | ||
| DSANR-2B | - | - | - | ||
| DSANR-4 | AC1,000V-1min. AC 1,200V-3sec. |
○ | - | ||
| DSANR-6 | AC 1,800V-3sec. | - | - | ||
| AC 250V | DSANR-3 | - | ○ | - | |
| DSANR-3A | - | - | - | ||
| DSANR-5 | AC 1,500V-1min. | ○ | ○ | ||
| DSANR-6A | AC 1,800V-3sec | - | ○ | ||
| DSANR-9 | AC 2,000V-1min. | - | ○ | ||
| DSANR-10B | AC 2,000V-1min. | - | ○ |
- 安全規格認定条件については改定される場合があります。最新の取得状況については、各規格のホームページをご確認願います。
表中の "〇" をクリックすると各規格のホームページが表示されます。
