DSAHR（電源用サージアブソーバ）
特長
- 大きなサージ耐量を必要とする回路のサージ対策に使用可能
- 使用温度範囲（一般仕様）：-25 ～ 65℃
- 保存温度範囲（一般仕様）：-25 ～ 85℃

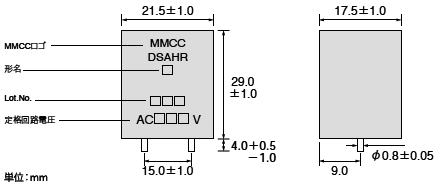

形状・寸法
製品重量：19.80g
生産国：JAPAN

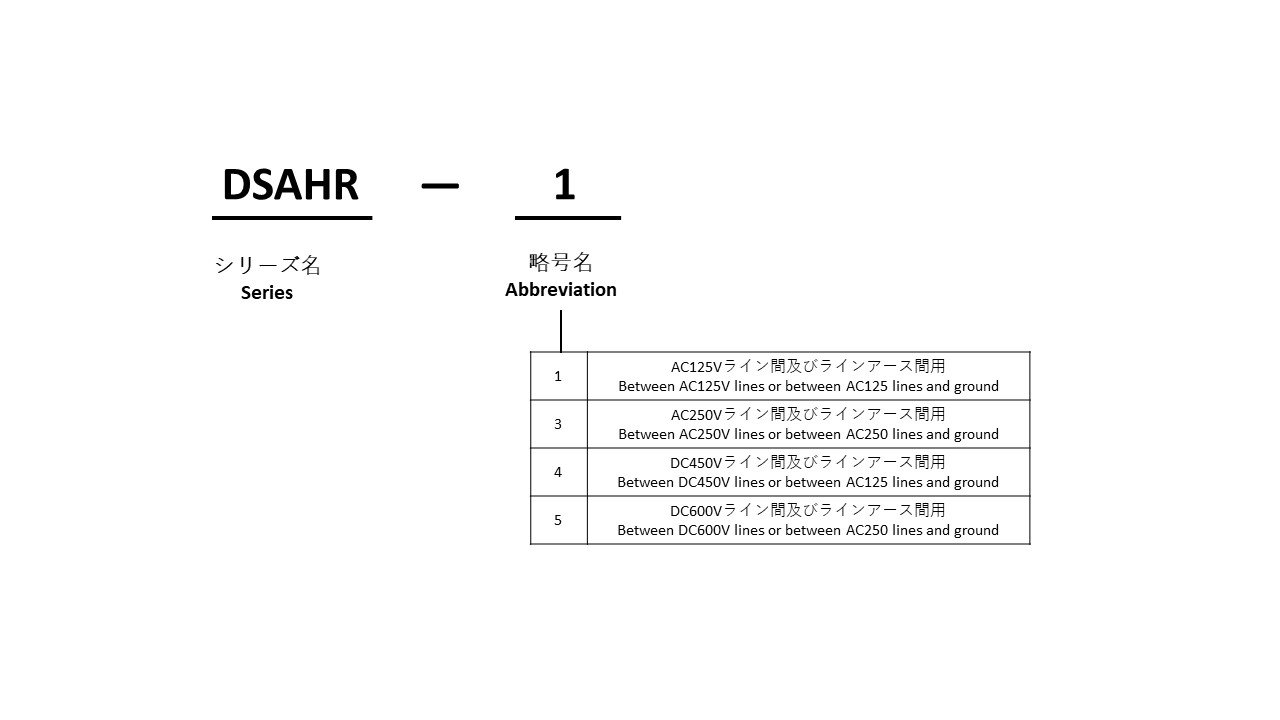

形名構成
特性
| 定格電圧 | 型名 | 直流放電開始電圧(Vs) | 絶縁抵抗(IR) | |
|---|---|---|---|---|
| AC 125V | DSAHR-1 | 500V（400〜600） | ≧100MΩmin. | DC 100V |
| AC 250V | DSAHR-3 | 800V（640〜960） | DC 250V | |
| DC 450V | DSAHR-4 | 1,200V（960〜1,440） | DC 450V | |
| DC 600V | DSAHR-5 | 1,500V（1,200〜1,800） | DC 600V | |
| 型名 | 静電容量 1kHz-6V max. |
サージ耐量 8/20μsec. |
サージ寿命 8/20μsec. 100A |
UL規格認定品 |
|---|---|---|---|---|
| UL1449 File No. E318314 |
||||
| DSAHR-1 | ≦5pF max. | 5,000A | 300 times | ○ |
| DSAHR-3 | ○ | |||
| DSAHR-4 | ○ | |||
| DSAHR-5 | ○ |
- 安全規格認定条件については改定される場合があります。最新の取得状況については、各規格のホームページをご確認願います。
表中の "〇" をクリックすると各規格のホームページが表示されます。
