DSA（電源用サージアブソーバ）
電源ライン用サージアブソーバ／DSAシリーズは、さまざまなAC電源の電気回路を保護するため、幅広い直流放電開始電圧をラインアップし、AC耐電圧にも優れています。
お役立ち情報特長
- 通信機器、センサーライン等の低電圧低電流回路にDSA単品で使用可能
- 静電容量が小さい事から、信号ラインに使用可能
- 各種電源回路にバリスタまたは指定セメント抵抗とDSA-Aタイプを組合せる事により使用可能
- 電源回路に於て、サージアブソーバを取り外さずにAC耐電圧試験が可能(2,400V以上)
- DSA-AタイプとUL認定バリスタまたは指定セメント抵抗(RGBS5L-3ΩK)と組み合わせる事によりUL規格認定品として使用可能(UL1449FileNo.E318314)
※一部CSA,TÜV認証タイプもあります。詳しくは当社までお問い合わせ下さい
- 使用温度範囲（一般仕様）：-40 ～ 125℃
- 保存温度範囲（一般仕様）：-55 ～ 125℃

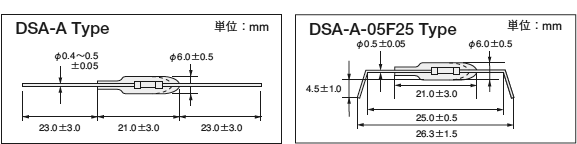

形状・寸法
製品重量：0.69g
生産国：JAPAN

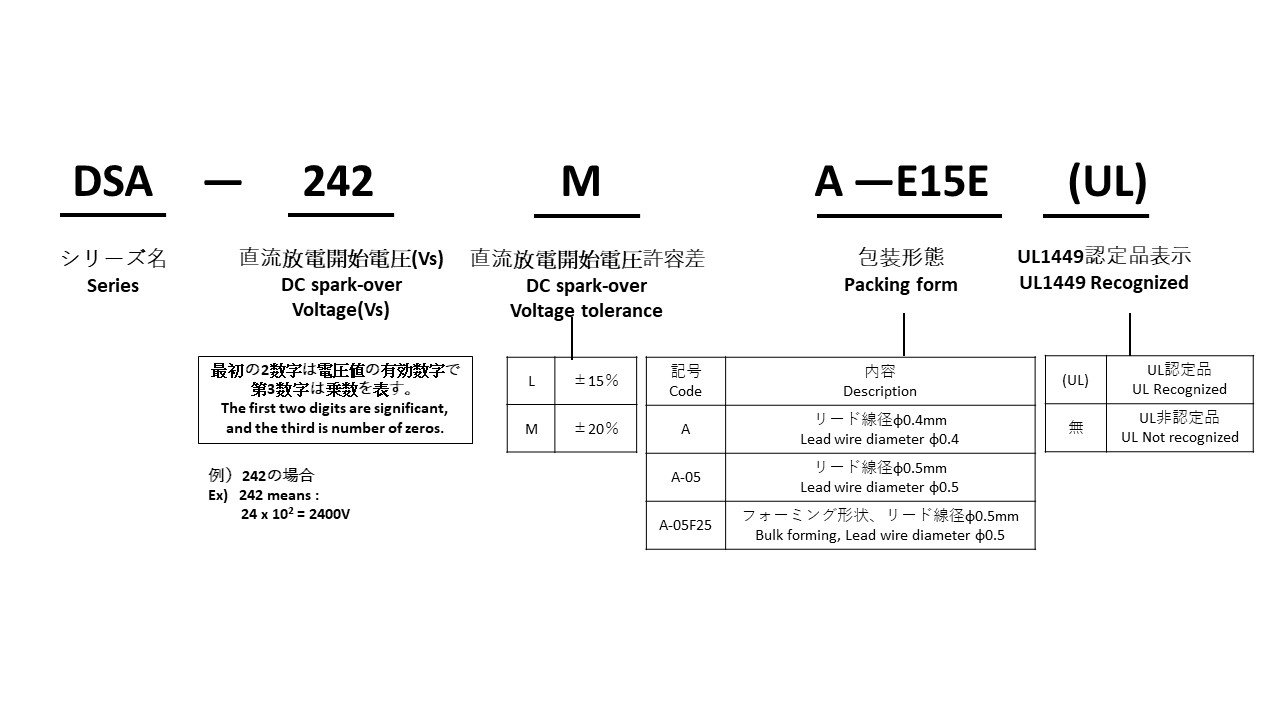

形名構成
特性
| 形状 | 型名 | 直流放電開始電圧 (Vs) |
絶縁抵抗 (IR) |
静電容量 1kHz-6V max. |
サージ耐量 8/20μsec. |
|
|---|---|---|---|---|---|---|
| A-Type | DSA-301LA | 300V（255〜345） | ≧100MΩ min. | DC100V | ≦2pF max. | リード径 φ0.4mm ：1500A リード径 φ0.5mm ：2000A |
| DSA-501MA | 500V（400〜600） | DC250V | ||||
| DSA-701MA | 700V（560〜840） | |||||
| DSA-102MA | 1,000V（800〜1,200） | DC500V | ||||
| DSA-152MA | 1,500V（1,200〜1,800） | |||||
| DSA-242MA | 2,400V（1,920〜2,880） | |||||
| DSA-282MA | 2,800V（2,240〜3,360） | |||||
| DSA-302MA | 3,000V（2,400〜3,600） | |||||
| DSA-332MA | 3,300V（2,640〜3,960） | |||||
| DSA-362MA | 3,600V（2,880〜4,320） | |||||
| DSA-402MA | 4,000V（3,200〜4,800） | |||||
| DSA-452MA | 4,500V（3,600〜5,400） | DC1000V | ||||
| DSA-622MA | 6,200V（4,960〜7,440） | |||||
| DSA-752MA | 7,500V（6,000〜9,000） | |||||
| 形状 | 型名 | サージ寿命 8/20μsec. 100A |
AC耐電圧 | UL規格認定品 | CSA認証 | EN認証 | |
|---|---|---|---|---|---|---|---|
| UL1449 File No. E318314 |
UL497B File No. E175280 |
C22.2 No.269.5-17 File No. 111411 |
EN62368-1 TÜV Report No. J9851289 (DSA-752MA), J9251508(Others) |
||||
| A-Type | DSA-301LA | 300times | - | ○1) | ○ | - | - |
| DSA-501MA | - | ○1) | ○ | - | - | ||
| DSA-701MA | - | ○1) | ○ | - | - | ||
| DSA-102MA | - | ○1) | - | - | - | ||
| DSA-152MA | - | ○1) | - | - | - | ||
| DSA-242MA | AC1,000V-1min. AC1,200V-3sec. |
○1) | - | ○2) | - | ||
| DSA-282MA | AC1,000V-1min. AC1,250V-3sec. |
○1) | - | ○2) | - | ||
| DSA-302MA | AC1,500V-1min. | ○1) | - | ○2) | ○3) | ||
| DSA-332MA | AC1,800V-3sec. | ○2) | - | ○2) | ○3) | ||
| DSA-362MA | ○1) | - | ○2) | ○3) | |||
| DSA-402MA | AC2,000V-1min. | ○1) | - | ○2) | ○3) | ||
| DSA-452MA | AC2,000V-1min. | ○1) | - | ○2) | ○3) | ||
| DSA-622MA | AC3,000V-3sec. | - | - | ○2) | ○3) | ||
| DSA-752MA | AC3,600V-3sec. | - | - | ○2) | ○3) | ||
- 弊社指定セメント抵抗（AC125V RGBS5L-3 Ω K） または、バリスタ（AC125V ： V1mA ≧ 270V, D ≧φ 5mm, AC250V ： V1mA ≧ 470V, D ≧φ 5mm） と直列接続する事により認定されています。
- バリスタ（AC125V V 1mA ≧ 270V D ≧φ 5mm, AC250V V 1mA ≧ 470V D ≧φ 5mm） と電気的に直列接続する事により、認定されます。
- バリスタ（V1mA ≧ 470V, D ≧φ 10mm） と電気的に直列接続する事により、認定されています。
- 安全規格認定条件については改定される場合があります。最新の取得状況については、各規格のホームページをご確認願います。
表中の "〇" をクリックすると各規格のホームページが表示されます。
