热敏电阻
热敏电阻,就是阻值随着温度变化而变化的陶瓷电阻。三菱综合材料的热敏电阻,通过独特的原材料实现了高精度的温度测定。热敏电阻素子可分为表面贴装型、导线型等,序列齐全、安装形式丰富。

形状分类
表面贴装型
表面贴装型热敏电阻,可和半导体及被动元器件等电子部品一次性贴装在基板上,最适合用于HDD的电流控制、CD・DVD用光学头的温度补偿电路、LED照明的温度监视、电池组的温度控制等各种用途的温度检出电路。

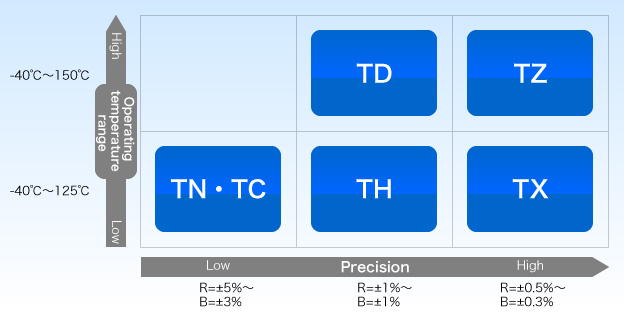

形式名 | 形状 | 寸 尺 | 使用温度范围 | 电阻值(R25) | B 值(B25/50) |
---|---|---|---|---|---|
TZ05 | ![]() |
1005(0402) | -40℃〜+150℃ | ±0.5〜1% | ±0.3% |
TD05, TD11 |
![]() |
1005(0402) 1608(0603) |
±1〜3% | ±1〜2% | |
TX03, TX05 |
![]() |
0603(0201) 1005(0402) |
-40℃〜+125℃ | ±0.5〜1% | ±0.3% |
TH03, TH05, TH11, TH20 |
![]() |
0603(0201) 1005(0402) 1608(0603) 2012(0805) |
±1〜3% | ±1〜2% | |
TN・TC05, TN・TC10, TN11, TN・TC20 |
![]() |
1005(0402) 1608(0603) 2012(0805) |
±5〜10% | ±3〜5% | |
MN18, MH18 |
![]() |
φ1.35×3.5mm | -40℃〜+150℃ | ±1〜5% | ±1〜3% |
VH02, VH05, VH10 |
![]() |
0.21±0.03×0.21±0.03mm 0.32±0.05×0.32±0.05mm 0.60±0.05×0.60±0.05mm |
-40℃〜+125℃ | ±1〜3% | ±1% |
LN10 | ![]() |
0.60±0.05×0.60±0.05mm | -40℃〜+125℃ | ±5% | ±3% |
引脚型
导线型热敏电阻适用于电池组的温度控制、医疗机器、家庭用电气产品、车载用途等温度检出回路的热敏电阻素子。产品序列分为树脂封装类型和玻璃封装类型。
形式名 | 形状 | 使用温度范围 | 电阻值(R25) | B 值(B25/50) |
---|---|---|---|---|
GA13, GH13 GA20, GH20 |
![]() |
-40℃〜+300℃(+150℃) | (GA13/GA20) ±3〜5%、 (GH13/GH20) ±1〜3% |
(GA13/GA20) ±3%、 (GH13/GH20) ±1% |
GR15, GR25 | ![]() |
-40℃〜+300℃(+150℃) | ±1〜5% | ±1〜3% |
RH18 | ![]() |
-40℃〜+110℃ | ±1〜3% | ±1% |
CN25, CH25 | ![]() |
(CN25)±3〜5%、 (CH25)±1〜3% |
(CN25)±3%、 (CH25)±1% |
|
BN35 | ![]() |
-20℃〜+80℃ | ±1〜3% | ±1% |
BM18, BM22, BM38 | ![]() |
-40℃〜+100℃ | ±1〜3% | ±1% |
用途分类
类别 | 形状 | 系列名 | |
---|---|---|---|
家用电器 | 空调(遥控器) | ![]() |
CN25/CH25 |
![]() |
RH18 | ||
冰箱 | ![]() |
TH03/TH05/TH11/TH20 | |
功率模块(IGBT) | ![]() |
MN18,/MH18 | |
光通信模块 | ![]() |
FH05,/FH10 | |
![]() |
LN10 | ||
光通信模块 | ![]() |
CN25/CH25 | |
![]() |
RH18 | ||
![]() |
BN35 | ||
![]() |
BM18/BM22/BM38 | ||
![]() |
TH03/TH05/TH11 | ||
车载关联产品 | ECU | ![]() |
CH25 |
![]() |
BN35 | ||
![]() |
GR15/GR25 | ||
![]() |
GH13/GH20 | ||
LED大灯 | ![]() |
TD05/TD11 | |
车载导航系统 车载音响 |
![]() |
TH03/TH05/TH11 | |
![]() |
TD05/TD11 | ||
吸气温度、水温、油温 | ![]() |
GR15/GR25 |
