CN25/CH25系列

CN25系列

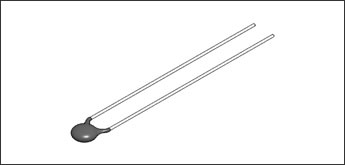

形状·尺寸

式样

• 电阻值容许偏差 ・・・・・・・・・

±3%,±5% (R25)

• B值容许偏差・・・・・・・・・・・・

±3%(B25/50)

• 使用温度范围・・・・・・・・・・・

-40℃〜+110℃

• 散热系数・・・・・・・・・・・・・・・

δ=0.7mW/℃

• 最大功率・・・・・・・・・・・・・・・

P=59.5mW

特 点

• 小型、高精度。

• 温度循环特性优异。

特性

型 号	电阻值 R25	B 值 B25/50	B 值 B25/85	热响应时间常数(秒)	R-T DATA
					PDF	CSV
3G501**	500Ω	3,450K	3,488K	14
3G102**	1kΩ	3,450K	3,488K	12
6D102**		3,930K	3,941K	14
3G202**	2kΩ	3,450K	3,488K	14
6D202**		3,930K	3,941K	12
3G302**	3kΩ	3,450K	3,488K	12
6D302**		3,930K	3,941K	14
3H502**	5kΩ	3,450K	3,486K	14
6E502**		3,950K	4,001K	12
3H103**	10kΩ	3,450K	3,486K	12
3T103**		3,950K	3,989K	14
3T203**	20kΩ	3,950K	3,989K	12
3U303**	30kΩ	3,950K	4,025K	14
3U503**	50kΩ	3,950K	4,025K	14
3U104**	100kΩ	3,950K	4,025K	12
4L204**	200kΩ	4,550K	4,629K	14
4L304**	300kΩ	4,550K	4,629K	14
4L504**	500kΩ	4,550K	4,629K	12

CH25系列

形状·尺寸

式样

• 电阻值容许偏差 ・・・・・・・・・

±1%,±2%,±3% (R25)

• B值容许偏差・・・・・・・・・・・・

±1% (B25/50)

• 使用温度范围・・・・・・・・・・・

-40℃〜+110℃

• 散热系数・・・・・・・・・・・・・・・

δ=0.7mW/℃

• 最大功率・・・・・・・・・・・・・・・

P=59.5mW

特 点

• 小型、高精度。

• 温度循环特性优异。

特性

CH25系列

型 号	电阻值				B25/50 B 值	B25/85 B 值	热响应时间常数(秒)	R-T DATA
	R25	电阻值容许偏差
		±1%	±2%	±3%				PDF	CSV
3G501**	500Ω	○	○	○	3,450K±1%	3,488K	14
3G102**	1kΩ	○	○	○	3,450K±1%	3,488K	12
6D102**		○	○	○	3,930K±1%	3,941K	14
3G202**	2kΩ	○	○	○	3,450K±1%	3,488K	14
6D202**		○	○	○	3,930K±1%	3,941K	12
3G302**	3kΩ	○	○	○	3,450K±1%	3,488K	12
6D302**		○	○	○	3,930K±1%	3,941K	14
3H502**	5kΩ	○	○	○	3,450K±1%	3,486K	14
6E502**		-	○	○	3,950K±1%	4,001K	12
3H103**	10kΩ	○	○	○	3,450K±1%	3,486K	12
3T103**		○	○	○	3,950K±1%	3,989K	14
3T203**	20kΩ	○	○	○	3,950K±1%	3,989K	12
3U303**	30kΩ	○	○	○	3,950K±1%	4,025K	14
3U503**	50kΩ	○	○	○	3,950K±1%	4,025K	14
3U104**	100kΩ	○	○	○	3,950K±1%	4,025K	12
4L204**	200kΩ	-	○	○	4,550K±1%	4,629K	14
4L304**	300kΩ	-	○	○	4,550K±1%	4,629K	14
4L504**	500kΩ	-	○	○	4,550K±1%	4,629K	12

※有关CH25系列是低卤素规格
（氯、溴分别在900ppm以内，卤素total1500ppm以内）的产品，请与本公司协商。
※关于R-T数据，请参阅本公司网站。
