BM15，BM22，BM38系列

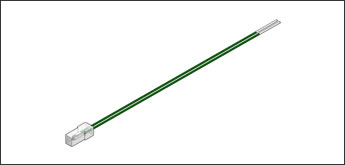

BM18系列

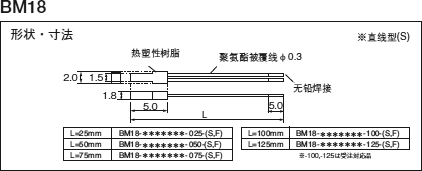

形状・寸尺

式样

BM18系列

● 使用温度范围・・・・・・・・・・

-40℃〜+100℃

● 散热系数・・・・・・・・・・・

δ=1.3mW/℃

● 热响应时间常数・・・・・・・・・

τ＝23sec.

● 最大功率・・・・・・・・・・・・

P=97.5mW

特性

BM18系列

型 号	电阻值				B25/50 B 值	B25/85 B 值	R-T DATA
	R25	电阻值容许偏差
		±1%	±2%	±3%			PDF	CSV
3H103＊＊	10kΩ	○	○	○	3,450K±1%	3,486K

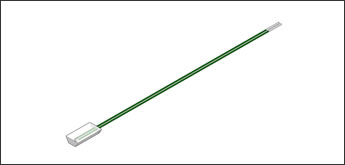

BM22系列

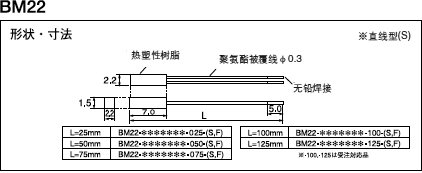

形状・寸尺

仕様

● 使用温度范围・・・・・・・・・・

-40℃〜+100℃

● 散热系数・・・・・・・・・・・

δ=1.2mW/℃

● 热响应时间常数・・・・・・・・・

τ＝22sec.

● 最大功率・・・・・・・・・・・・

P=90mW

特性

BM22系列

型 号	电阻值				B25/50 B 值	B25/85 B 值	R-T DATA
	R25	电阻值容许偏差
		±1%	±2%	±3%			PDF	CSV
3H103＊＊	10kΩ	○	○	○	3,450K±1%	3,486K

※BM22系列中也有通过UL1434标准的产品。

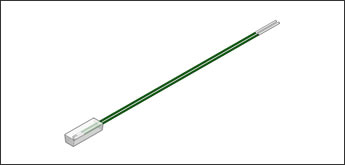

BM38系列

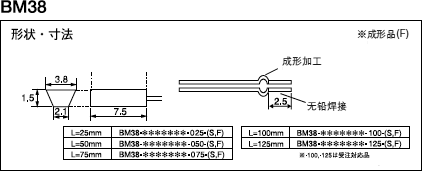

形状・寸尺

仕様

● 使用温度范围・・・・・・・・・・

-40℃〜+100℃

● 散热系数・・・・・・・・・・・

δ=1.3mW/℃

● 热响应时间常数・・・・・・・・・

τ＝25sec.

● 最大功率・・・・・・・・・・・・

P=97.5mW

特性

BM38系列

型 号	电阻值				B25/50 B 值	B25/85 B 值	R-T DATA
	R25	电阻值容许偏差
		±1%	±2%	±3%			PDF	CSV
3H103＊＊	10kΩ	○	○	○	3,450K±1%	3,486K

※BM38系列中也有通过UL1434标准的产品。
