11)什么是针对AC电源的持续电流



如果将AC 电源内使用放电管而产生的持续电流应用于DC 电源,可简单地理解。即图12 的电源电压(VO)随时间变化。如前页所述,电源电压显示为VO(t)时,该输出特性如下所示。
在输出端显示的电压显示为v、电路电流显示为I


v=VO(t)-RI …(2)

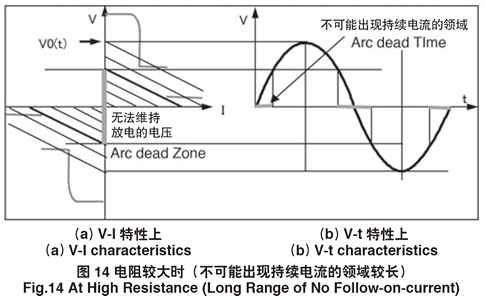

由于VO(t)随时间变化,因此(2)式如图表所示,为下图左方的斜线。

VO(t)显示为


VO(t)=VOsinωt …(3)


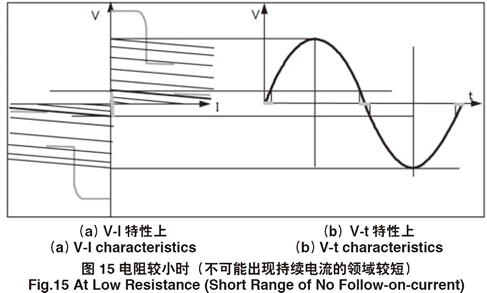

时,仅在电源电压为0 的点(零交叉点)附近的一段时间内,存在电源的输出特性与放电管的V-I 特性不存在交点的电压范围、时间范围。
如果是AC 电源,由于电源电压必定会产生零交叉点,因此来自延续的放电很容易停止。零交叉点附近区域成为无法维持放电的领域,供给放电的电流将被阻断,在这段时间内,经过电离的气体分子恢复到原来的绝缘状态,放电停止。
如果放电停止,由于端子电压不会超过直流放电电位,因此不会重新开始放电。
但是,在这段时间内,如果电离的气体分子没有消失,在放电管两端再次施加电压时(进入施加反向电压的周期),再次施加的电压能够确保放电持续下去,而不会消失。这就是交流电压中的持续电流。
发生持续电流后,放电不会停止,放电管的玻璃可能会熔化、冒烟、起火。

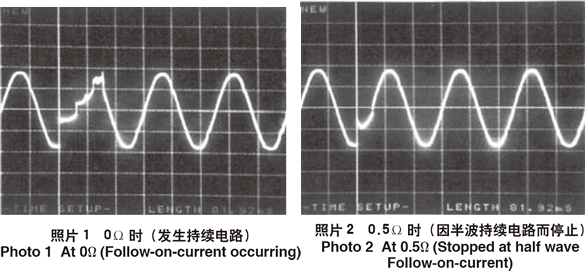

当电阻为1Ω 和3Ω 时,与照片2 相同,放电因半波持续电流而停止。如果是AC 电源,与DC相比,放电管与串联电路连接的电阻值可以更小。
与串联电路连接的电阻值只要超过0.5Ω 即可,但如果可能,请设为3Ω(100V)以上。
此外,也有将变阻器作为电阻与串联电路连接的方法。这是将工作电压高于AC 电压的变阻器与放电管串联,用作电阻,在放电管不会出现半波持续电流的情况下,停止放电的方法。
变阻器电压的选择方法如下所示。


AC100V……变阻器电压220V 以上
AV200V……变阻器电压470V 以上


本公司的电源用吸收器包括DSANR 系列和DSAZR 系列,都实施了持续电流对策。
特别可能存在持续电流、延续风险的应用软件如下所示。


1)延续
使用了DC 电源的电路
2)持续电流
使用了AC 电源的电路
