8)放电管的V-I特性



微间隙式电涌吸收器属于放电管的一种。该放电管开始放电后,放电形态可逐步变为前期辉光放电、辉光放电、电弧放电,具体如下图所示。

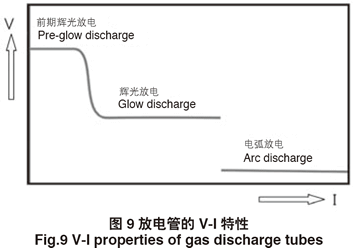

关于该放电管的V-I 特性,请见显示了放电管的电压与电流的关系的示意图。其特征在于:放电管放电,电流流通后,转变为辉光放电、电弧放电,放电电压下降。相反,放电停止后,从电弧放电转为辉光放电,放电电压上升。









●前期辉光放电
 维持放电的电压与直流放电电位基本相等。是会发出微弱光芒的放电。
●辉光放电
 拥有针对电流变化的恒定电压特性。
 维持放电的电压因电极的材质、所使用气体的种类而异。
 放电光会覆盖部分电极。
●电弧放电
 是放电的最终形态,较强的电流流通,发出强光,并放电。
 维持放电的电压(放电管的端子间电压)为数十V。
