10)延续的机制



在直流电源的输出电压和输出电阻状态发生变化,满足了向放电管供电的条件时,会发生延续。

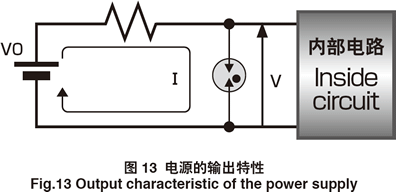

那么,向放电管供电的条件是一种怎样的状态呢?电源的带那样(VO)、串联电阻(R)、放电电流(I)以及端子电压(V)的关系如下所示,使用图12的直线表示。


v=VO-1•R …(1)


如果电压VO 固定,通过增减电阻,电源的输出特性倾向会发生变化,与放电管的V-I 特性可能会有交点,也可能没有交点。电源的特性直线显示了电源的可输出电压与电流的关系,放电管的V-I 特性显示了可获得放电管的电压与电流的关系。
电涌侵入后,放电管处于电弧放电的形态下,电涌会被吸收。电涌消失后,放电形态从电弧放电转为辉光放电,再经过前期辉光放电后,即将消失时,电源的输出特性与放电管的V=I 特定的关系变得非常重要。

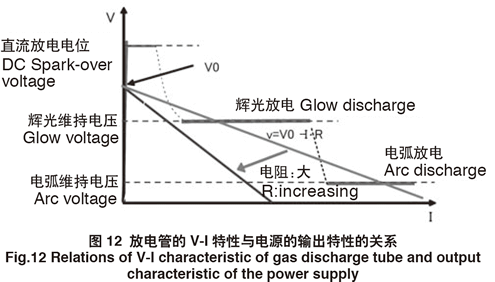

电源的电阻增大,如图12 所示,电源的输出特性(粉红色)与放电管的V-I 特性(红色)没有交点时,来自电源的电流不会发生回流,因此不会出现持续电流现象。然而,当电源的输出特性(粉红色)与放电管的V-I 特性(红色)存在交点时,电源可持续向放电管供电,在电涌消失后,从电弧放电转为辉光放电、前期电弧放电转为辉光放电,电流减少的过程中,电弧放电或辉光放电的交点可持续放电。这被称为延续,电源的输出特性与放电管的V-I 特性存在交点是电源向放电管供电的条件。
在图12 中,辉光放电与电源特性的交点或电弧放电与电源特性的交点可能会出现持续电流现象。
为防止延续情况的出现,必须确保电源的输出特性与放电管的V-I 特性没有交点,这点非常重要。
