三菱材料为客户的浪涌对策提供解决方案。



●处于开发过程中的设备无法通过UL标准等。
●市场上的设备被感应雷击所破坏,需要想出对策。


以上种种,是否曾困扰过您?


对电子设备采取浪涌对策时,因开发模式/产品等造成各种不同条件,因此实际进行浪涌测试进行验证是有效的方法。

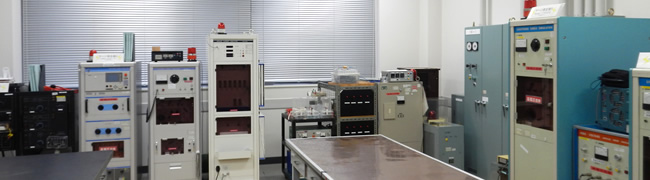

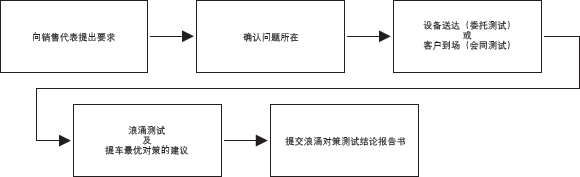

在三菱材料陶瓷工厂,本公司的技术人员会同客户一起,对客户带来的设备进行浪涌测试,提供浪涌对策的解决方案。
客户不能来现场时,由本公司技术人员实施验证。测试完成后,在迅速返还设备的同时,以书面报告的形式提出对策方法等。
在本公司的陶瓷工厂,可以根据静电、通信线路、电源线的各种规格(IEC61000-4-2、IEC61000-4-5、JEC、JIS、UL 、ITU-T等)进行浪涌测试。
如有疑问可与本公司销售代表联系。



相关规格




测试项目 依据标准 标准的名称 波形
雷击浪涌测试 IEC61000-4-5

电磁兼容性(EMC)-第4-5部:测试技术及计量技术-浪涌耐受性测试

●组合波形
1.2/50μs~15kV、
8/20μs~7.5kA
10/700μs~6kV
JEC 0202 脉冲电压、电流常规测试 ●电压波形
1.2/50μs~12kV
●电流波形
8/20μs~6kA
●电流波形
8/20μs~20kA
4/10μs~50kA
ITU-T K.20 Resistibility of telecommunication equipment installed in a telecommunications
centre to overvoltages and overcurrents
●电压波形
10/700μs~15kV
ITU-T K.21 Resistibility of telecommunication equipment installed in customer premises
to overvoltages and overcurrents
TIA/EIA-IS-968
(FCC Part68)
Technical Requirements for Connection of Terminal Equipment
To the Telephone Network
●电压波形
10/560μs~800V 100A
10/160μs~1.5kV 200A
2/10μs~2.5kV 1kA
ITU-T K.44
(ITU-T K.17)

Tests on power-fed repeaters using solid-state devices in order to check the
arrangements for protection from external interference

●电压波形
0.5/700μs~6kV
10/700μs~5kV
100/700μs~5kV
IEC61643-311 低电压浪涌保护装置的元件-第311部:气体放电管(GDT)的规格 ●电流波形
10/1,000μs
1A/5A/10A/50A/100A/200A
静电测试 IEC61000-4-2 电磁兼容性(EMC)-第4-2部:测试及计量技术-静电放电耐受性测试

● ESD波形
最大外加电压:~30kV
C单元:100p~500pF
放电电阻:150Ω~10kΩ

ISO10605 道路机动车辆-由静电放电造成的电气干扰的测试方法
JASO D001 汽车用电子设备的环境测试方法通则
JASO D010 汽车及汽车部件-由静电放电造成的电气干扰的测试方法
雷击浪涌耐受性测试 IEEE std.
587-1980
雷击浪涌耐受性测试 ●连接浪涌波形
0.5μ-100kHz 6kVmax
噪音模拟器 JEC 0103 低压控制电路测试电压标准 ●脉冲电压波形
最大外加电压:2kV
脉冲宽度:50ns~1,000ns
周期:10ms~999ms
快速瞬变脉冲群测试 IEC61000-4-4 电磁兼容性(EMC)-第4-4部:测试及计量 ●脉冲群耐受性测试
1) 脉冲反复:2.5kHz~5KHz
脉冲群持续时间:8msec~30msec
脉冲群反复:150msec~600msec
2) 脉冲反复:10KHz
脉冲群持续时间:8msec~65msec
脉冲群重复:300msec~600msec
其它 UL497A Secondary Protectors for Communications Circuits ●过电压测试
~AC600V
※)还可对应其它规格的过电压测试。
其它   ●电压波形
10/200μs~20kV
10/560μs~1.6kV
