1)需要进行AC耐电压试验的电源

应用例:SW 电源、变频器电源、OA 设备及家用电器的电源。



注) IEC60950-1 Am.2 Ed.2.0(2013) 允许在所有IT 设备的一次回路中,通过串联符合一定条件的VDR※1( 变阻器) 和GDT※2( 气体放电管)来桥接基本绝缘。

1) The VDR complies with the requirements of AnnexQ.
2) The GDT complies with :
*the electric strength test for BASIC INSULATION ; and
* the external Clearance and Creepage distance requirements for basic insulation.





推荐部品

  AC125V AC250V

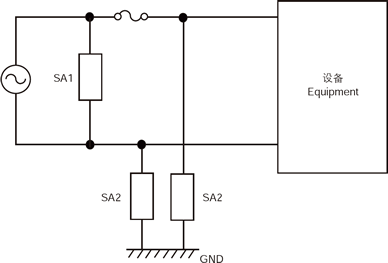

正常模式(线之间)  SA1
DSANR‐1
DSAZR1‐301L
DSANR‐3
DSAZR2‐501M
共用模式  SA2
(线~GND之间)

AC耐电压试验条件
測定時間(公称)
无要求 DSANR‐1, DSAZR1‐301L DSANR‐3, DSAZR2‐501M
AC1,000V-1min.
AC1,200V-3sec.
DSANR‐4, DSAZR1‐242M
CDA70-272M+压敏电阻1)
CDA70L-272M+压敏电阻1)
DA53‐272M+压敏电阻1)
DSA‐242M+压敏电阻1)
DE37‐272M+压敏电阻1)
DSAZR2‐242M
CDA70‐272M+压敏电阻2)
CDA70L-272M+压敏电阻2)
DA53‐272M+压敏电阻2)
DSA‐242M+压敏电阻2)
DE37‐272M+压敏电阻2)
AC1,500V-1min. DSANR‐5, DSAZR1‐302M
CDA70-302M+压敏电阻1)
CDA70L-302M+压敏电阻1)
DA53‐302M+压敏电阻1)
DSA‐302M+压敏电阻1)
DE37‐302M+压敏电阻1)
DSANR‐5, DSAZR2‐302M
CDA70‐302M+压敏电阻2)
CDA70L-302M+压敏电阻2)
DA53‐302M+压敏电阻2)
DSA‐302M+压敏电阻2)
DE37‐302M+压敏电阻2)
AC1,800V-3sec. DSANR‐6, DSAZR1‐362M
CDA70-362M+压敏电阻1)
CDA70L-362M+压敏电阻1)
DA53‐362M+压敏电阻1)
DSA‐362M+压敏电阻1)
DE37‐362M+压敏电阻1)
DSANR‐6A, DSAZR2‐362M
CDA70‐362M+压敏电阻2)
CDA70L-362M+压敏电阻2)
DA53‐362M+压敏电阻2)
DSA‐362M+压敏电阻2)
DE37‐362M+压敏电阻2)
AC2,000V-1min. DSANR‐10B, DSAZR1‐452M
DSA‐402M+压敏电阻1)
DE37‐452M+压敏电阻1)
DSANR‐10B, DSAZR2‐452M
DSA‐402M+压敏电阻2)
DE37‐452M+压敏电阻2)

压敏电阻1): 压敏电阻电压220V 以上(UL 认定条件为270V 以上)
压敏电阻2): 压敏电阻电压470V 以上
*表中的+ 表示放电管和压敏电阻的串联连接。
