AuSn合金の優れた特性
物性値
AuSn合金は、20wt%Sn （融点 280℃） と90wt%Sn （融点 217℃） に共晶点を有しております。
特にAu-20Snは、高い熱伝導性を有します。
（Au-20Sn合金とAu-22Sn合金で下記物性値に大きな違いはないと考えております。）
| 化学成分 （wt%） |
溶融温度 | 機械的性質 | 物理的性質 | 比重 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 固相 線 （℃） |
液相 線 （℃） |
引張強度 （kg/mm2） |
伸び （％） |
硬度 （Hg） |
熱膨張係数 （×10-6/℃） |
熱伝導度 （W/m·K） |
電気伝導度 （IACS%） |
||
| Au | 1,063 | 1,063 | 13.3 | 45 | 25 | 14.2 | 311 | 75 | 19.3 |
| Au-20Sn | 280 | 280 | 29.0 | - | 118 | 17.5 | 57.3 | 8.0 | 14.52 |
| Au-90Sn | 217 | 217 | 6.4 | 2 | 16 | 13.6 | - | 11.2 | 7.78 |
| Au-12Ge | 356 | 356 | 19.0 | - | 108 | 12.0 | 44.4 | - | 14.67 |
| Au-7.4Ge | 356 | 680 | - | - | 82 | 13.1 | - | 7.1 | 16.16 |
| Au-3.15Si | 363 | 363 | 26.0 | - | 86 | 14.9 | - | - | 15.7 |
| Au-2Si | 363 | 760 | - | - | 65 | 13.9 | - | 15.8 | 16.85 |
| Pb-63Sn | 183 | 183 | 4.9 | - | 17 | 24.7 | 49 | 11.9 | 8.42 |
| Pb-5Sn | 310 | 315 | 9.5 | 26 | 8 | 28.7 | 23 | 8.8 | 11.0 |
| Sn-3.5Ag | 221 | 221 | 2.0 | 73 | 40 | - | 33 | 14.0 | 7.36 |

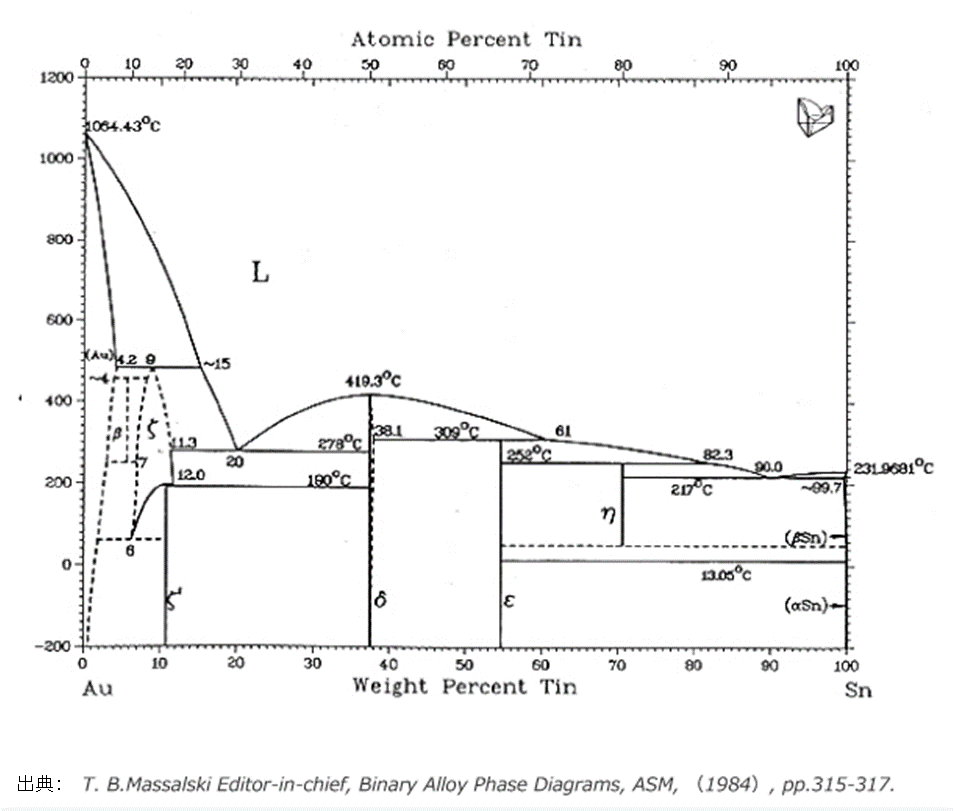

平衡状態図
