サージ対策ソリューションサージアブソーバ
三菱マテリアルはお客様のサージ対策についてのソリューションを提供致します。
- 開発中の機器がUL規格等をパス出来ない。
- 市場で機器が誘導雷によって破壊されるので対策をしたい。
など、お困りのことは御座いませんでしょうか？
電子機器に対してサージ対策を行なう場合、開発モデル／製品により様々に条件が異なっている為、実際にサージ試験を行い検証をすることが有効です。

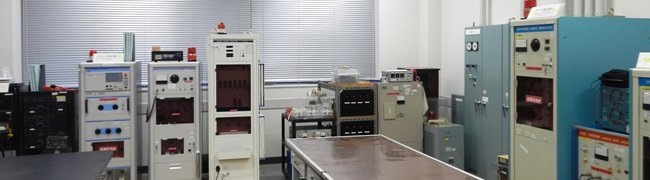

三菱マテリアルセラミックス工場では、お客様の立会いのもとで弊社技術者がお持込み頂いた機器にサージ試験を行い、サージ対策のソリューションを提供致します。
ご来場頂けない場合は機器をお送り頂き、弊社技術者による検証も実施しております。
試験実施後は速やかに機器を返却するとともに、対策方法等を報告書にて提出致します。
弊社セラミックス工場では、静電気・通信線・電源線の各種規格（IEC61000-4-2、IEC61000-4-5、JEC、JIS、UL、ITU-Tなど）に準拠したサージ試験が可能です。
お困りの際は弊社営業担当までご連絡頂けます様お願い申し上げます。

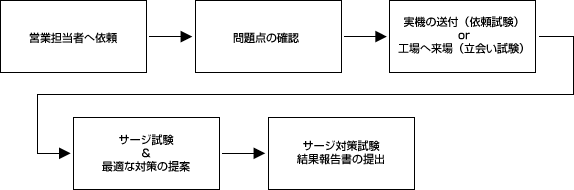

雷サージ試験サービスの流れ
対応可能な規格および波形
| 準拠規格 | 規格の名称 | 波形 | |
|---|---|---|---|
| 雷サージ試験 | IEC61000-4-5 |
電磁両立性(EMC)−第4-5部：試験技術及び測定技術−サージイミュニティ試験 |
●コンビネーション波形 |
| JEC 0202 | インパルス電圧・電流試験一般 |
●電圧波形 |
|
| ●電流波形 8/20μs〜40kA |
|||
| ITU-T K.20 | Resistibility of telecommunication equipment installed in a telecommunications centre to overvoltages and overcurrents | ●電圧波形 10/700μs～15kV |
|
| ITU-T K.21 | Resistibility of telecommunication equipment installed in customer premises to overvoltages and overcurrents | ||
| IEC61643-311 | 低電圧サージ保護装置の部品−第311部：ガス放電管(GDT)の仕様 | ●電流波形 10/1,000μs 1A/5A/10A/50A/ 100A/200A |
|
| 静電気試験 | IEC61000-4-2 |
磁両立性(EMC)−第4-2部:試験及び測定技術−静電放電イミュニティ試験 |
●ESD波形 最大印加電圧：〜30kV Cユニット：100p〜500pF 放電抵抗：150Ω〜10kΩ |
| ISO10605 | 路上走行車−静電放電による電気的妨害の試験方法 | ||
| JASO D001 | 自動車用電子機器の環境試験方法通則 | ||
| JASO D010 | 自動車及び自動車部品−静電気放電の電気妨害試験方法 | ||
| ノイズシミュレータ | JEC 0103 | 低圧制御回路試験電圧標準 | ●パルス電圧波形 最大印加電圧：4kV パルス幅：50ns～1,000ns 周期：10ms〜999ms |
| ファースト トランジェントバースト試験 |
IEC61000-4-4 | 電磁両立性(EMC)−第4-4部：試験及び測定技術− 電気的ファストトランジェント（高速過渡現象）/バーストイミュニティ試験 |
●バーストイミュニティ試験 |
※その他の規格についてはご相談ください。
