車載サージアブソーバ
推奨部品

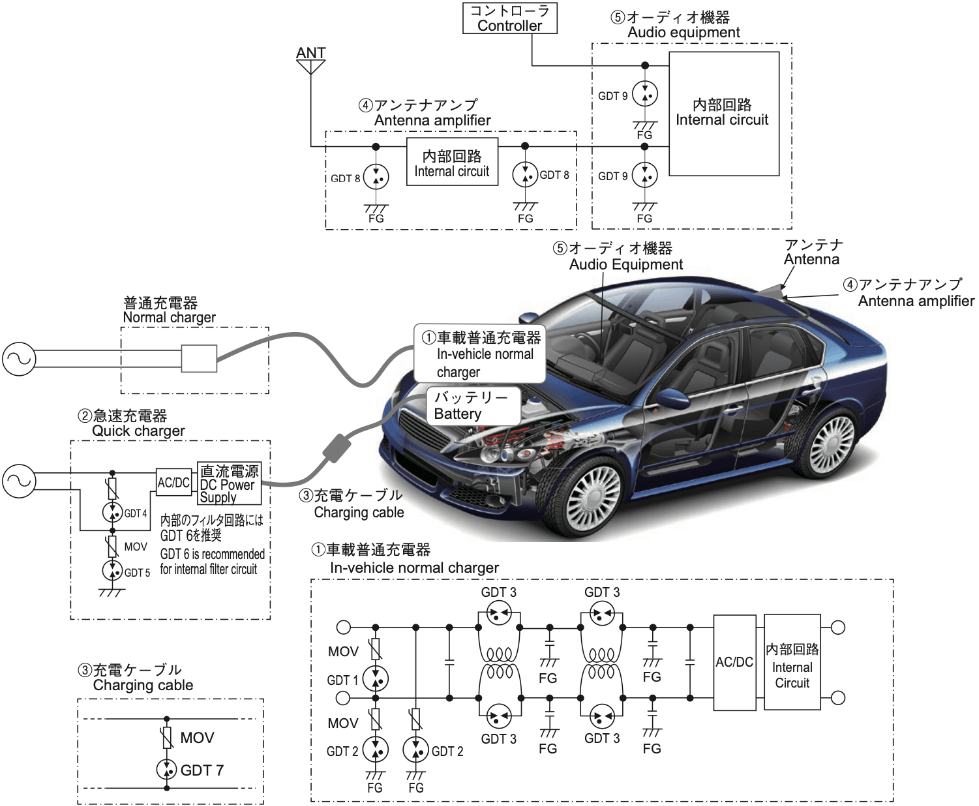

1) BMU
| AC耐電圧 | 放電管1 Line to line | 放電管2 Line to GND | 放電管3 Resonance measure |
|---|---|---|---|
| - | DA53-501M | DA53-501M | DE37-301L |
| AC1,000V-1min. AC1,200V-3s |
DA53-272M | ||
| AC1,500V-1min. | DA53-302M | ||
| AC1,800V-3s | DA53-362M |
2) 急速充電器(入力AC200Vの場合)
| AC耐電圧 | 放電管4 Line to line | 放電管5 Line to GND | 放電管6 Resonance measure |
|---|---|---|---|
| - | DA53-501M | DA53-501M | DE37-301L |
| AC1,500V-1min. | DA53-302M | ||
| AC1,800V-3s | DA53-362M |
3) 充電ケーブル(入力DC500Vの場合)
| 放電管7 Line to line | |
|---|---|
| リードタイプ | DA53-701M |
1)BMU
| 放電管8,9 | |
|---|---|
| 表面実装タイプ | CSA30-141N, CSA20-141N |
| リードタイプ | DSP-141N, DSP-201M |
