板载式热敏电阻

MN18, MH18 系列

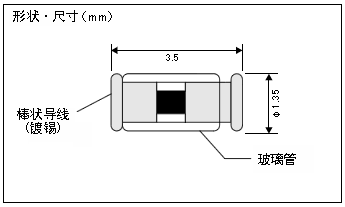

形状·尺寸

式样

• 电阻值容许偏差・・・・・・・・・: (MN18) ±3％，±5％（R25）
(MH18) ±1％, ±2％, ±3％（R25）
• B值容许偏差・・・・・・・・・・・・: (MN18) ±3％（B25／50）
(MH18) ±1％（B25／50）
• 端子电极・・・・・・・・・・・・・・・: 镀锡
• 使用温度范围・・・・・・・・・・・: -40℃〜+150℃
• 散热系数・・・・・・・・・・・・・・・: 2.0mW／℃
• 最大功率・・・・・・・・・・・・・・・: 250mW

特点

•可在高温下使用。

•耐环境性能优异。

•电阻值精度高，B值的容许偏差为±1% (MH18)。

特性

MN18 系列

型号	电阻值 R25	B 值 B25/50	B 值 B25/85	R-T DATA
型号	电阻值 R25	B 值 B25/50	B 值 B25/85	PDF	CSV
3G202	2kΩ	3,470K	3,507K
3G302	3kΩ	3,470K	3,507K
3G502	5kΩ	3,470K	3,507K
3H103	10kΩ	3,465K	3,502K
6E203	20kΩ	3,965K	4,016K
6P303	30kΩ	3,948K	3,984K
6H503	50kΩ	3,770K	3,820K
3U104	100kΩ	3,965K	4,038K
3U154	150kΩ	3,965K	4,038K

MH18 系列

型号	电阻值 R25				B 值 B25/50	B 值 B25/85	R-T DATA
	R25	电阻值　許容差					R-T DATA
	R25	±1％	±2％	±3％			PDF	CSV
3G202	2kΩ	○	○	○	3,470K	3,507K
3G302	3kΩ	○	○	○	3,470K	3,507K
3G502	5kΩ	○	○	○	3,470K	3,507K
3H103	10kΩ	○	○	○	3,465K	3,502K
6E203	20kΩ	-	○	○	3,965K	4,016K
6P303	30kΩ	○	○	○	3,948K	3,984K
6H503	50kΩ	○	○	○	3,770K	3,820K
3U104	100kΩ	○	○	○	3,965K	4,038K
3U154	150kΩ	○	○	○	3,965K	4,038K
