板载式热敏电阻系列

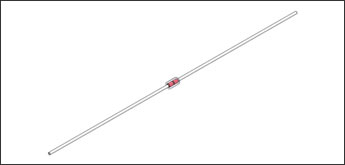

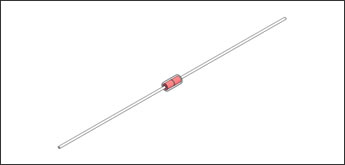

GA13，GA20，GH13，GH20系列

形状·尺寸

式样

• 电阻值容许偏差 ・・・・・・・・・

（GA13、GA20）±3％、±5％（R25）
（GH13、GH20）±1％、±2％、±3％（R25）


• B值容许偏差・・・・・・・・・・・・

（GA13、GA20）±3％（B25/50）
（GH13、GH20）±1％（B25/50）


• 端子电极・・・・・・・・・・・・・・・

镀镍或焊锡

• 使用温度范围・・・・・・・・・・・

-40℃〜+300℃
-40℃〜+150℃


• 散热系数・・・・・・・・・・・・・・・

（GA13、GH13） : δ=1.3mW/℃
（GA20、GH20） : δ=1.8mW/℃


• 熱時定数・・・・・・・・・・・・・・・

（GA13、GH13） : τ=14sec.
（GA20、GH20） : τ=25sec.


• 最大功率・・・・・・・・・・・・・・・

（GA13、GH13） : P=357mW　(300℃耐熱品)
（GA13、GH13） : P=162mW　(150℃耐熱品)
（GA20、GH20） : P=495mW　(300℃耐熱品)
（GA20、GH20） : P=225mW　(150℃耐熱品)

特 点

•可在高温下使用。

•适合自动插装。

特性

300ºC 耐热产品

GA13 系列

型 号	电阻值 R25	B 值 B25/50	B 值 B25/85	R-T DATA
				PDF	CSV
3G202	2kΩ	3,470K	3,507K
3G302	3kΩ	3,470K	3,507K
6D502	5kΩ	3,950K	3,961K
6P303	30kΩ	3,948K	3,984K
3U104	100kΩ	3,965K	4,038K

GA20 系列

型 号	电阻值 R25	B 值 B25/50	B 值 B25/85	R-T DATA
				PDF	CSV
3G202	2kΩ	3,470K	3,507K
3G302	3kΩ	3,470K	3,507K
6D502	5kΩ	3,950K	3,961K
6P203	20kΩ	3,948K	3,984K
6P303	30kΩ	3,948K	3,984K
3U503	50kΩ	3,965K	4,038K
3U104	100kΩ	3,965K	4,038K

GH13 系列

型 号	电阻值				B25/50 B 值	B25/85 B 值	R-T DATA
	R25	电阻值容许偏差					PDF	CSV
		±1%	±2%	±3%
3G202	2kΩ	○	○	○	3,470K±1%	3,507K
3G302	3kΩ	○	○	○	3,470K±1%	3,507K
6D502	5kΩ	○	○	○	3,950K±1%	3,961K
6P303	30kΩ	○	○	○	3,948K±1%	3,984K
3U104	100kΩ	○	○	○	3,965K±1%	4,038K

GH20 系列

型 号	电阻值				B25/50 B 值	B25/85 B 值	R-T DATA
	R25	电阻值容许偏差					PDF	CSV
		±1%	±2%	±3%
3G202	2kΩ	○	○	○	3,470K±1%	3,507K
3G302	3kΩ	○	○	○	3,470K±1%	3,507K
6D502	5kΩ	○	○	○	3,950K±1%	3,961K
6P203	20kΩ	○	○	○	3,948K±1%	3,984K
6P303	30kΩ	○	○	○	3,948K±1%	3,984K
3U503	50kΩ	○	○	○	3,965K±1%	4,038K
3U104	100kΩ	○	○	○	3,965K±1%	4,038K

150ºC 耐热产品

GA13 系列

型 号	电阻值 R25	B 值 B25/50	B 值 B25/85	R-T DATA
				PDF	CSV
3H103	10kΩ	3,465K	3,502K
6E203	20kΩ	3,965K	4,016K
6H503	50kΩ	3,770K	3,820K

GA20 系列

型 号 Type	电阻值 R25	B 值 B25/50	B 值 B25/85	R-T DATA
				PDF	CSV
3H103	10kΩ	3,465K	3,502K

GH13 系列

型 号	电阻值				B25/50 B 值	B25/85 B 值	R-T DATA
	R25	电阻值容许偏差					PDF	CSV
		±1%	±2%	±3%
3H103	10kΩ	○	○	○	3,465K±1%	3,502K
6E203	20kΩ	-	○	○	3,965K±1%	4,016K
6H503	50kΩ	○	○	○	3,770K±1%	3,820K

GH20 系列

型 号	电阻值				B25/50 B 值	B25/85 B 值	R-T DATA
	R25	电阻值容许偏差					PDF	CSV
		±1%	±2%	±3%
3H103	10kΩ	○	○	○	3,465K±1%	3,502K
