FA55系列
FA55是响应性较好的过电压保护元件。可应对各种AC耐电压试验,是需要较大浪涌耐量的电源线防浪涌的理想浪涌吸收元件。
特 点
●结构极其小巧。(直径5.5mm,长度7mm)
●可适应各种AC耐电压试验。
●浪涌响应性好,限制电压低。
●静电容量小,绝缘性优异。
●可稳定应对反复浪涌及环境变化。

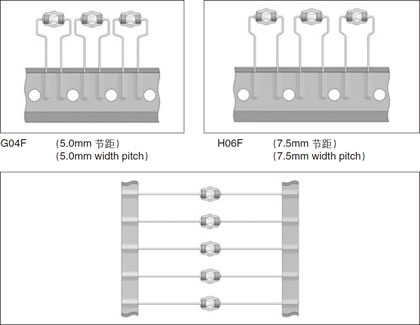

●可对应轴向编带及径向编带包装。
●无极性。
●无明暗场所的特性差异。
●FA55可在各种电源电路中与压敏电阻组合使用。

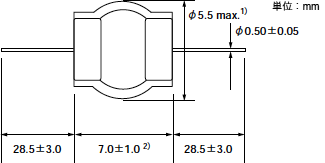

形状·尺寸
特性
型 号
|
脉冲
放电开始电压 1.2/50μsec. |
绝缘阻抗
|
静电容量
1kHz-6V max. |
浪涌耐量
8/20μsec |
|
FA55-272 | 4,500V max. | 100MΩmin. | DC 500V | 1pF max. | 2,500A |
FA55-302 | 5,000V max. | ||||
FA55-362 | 5,000V max. | ||||
FA55-402 | 6,000V max. |
型 号
|
浪涌寿命
|
AC耐电压
|
直流放电开始电压 ※参考值 |
UL规格认证产品
|
EN规格认证产品
|
3)
UL 1449 |
4)
EN62368-1 |
||||
FA55-272 | 8/20μsec. 100A 300times |
AC1,000V-1min. | 2,700V (2,160~3,240) | ○ 1) | |
AC1,200V-3sec. | |||||
FA55-302 | AC1,500V-1min. | 3,000V (2,400~3,600) | ○ 1) | ○ 2) | |
FA55-362 | AC1,800V-3sec. | 3,600V (2,880~4,320) | ○ 1) | ○ 2) | |
FA55-402 | AC2,000V-1min. | 4,000V (3,200~4,800) | ○ 1) |
○ 2)
|
1): 与压敏电阻(AC125V:V1mA≥270V,D≥ø10mm,AC250V:V1mA≥470V,D≥ø10mm)电气串接(导线绕焊、压接、焊接等)即可被认证。
2): 与压敏电阻(V1mA≥470V,D≥ø5mm)电气串接(导线绕焊、压接、焊接)即可被认证。
3): UL Standard UL 1449 File No.E318314
4): FA55 has received recognition to EN60065, EN60950-1 through TÜV. Report No. J5018976
