DSANR 系列
特 点
●可在各种电源电路中使用。
●部分型号已获得UL、TÜV认证。

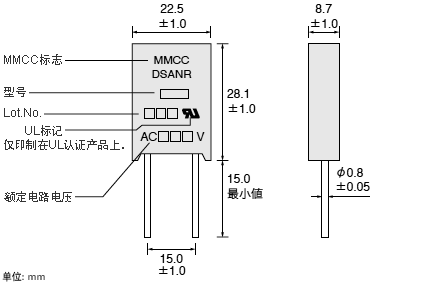

形状·尺寸
特性
| 额定电压 | 型 号 | 直流放电开始电压 | 绝缘阻抗 | 静电容量 1kHz-6V max. |
浪涌耐量 8/20μsec. |
|
| AC 125V | DSANR-1 | 500V (400～600) | 100MΩmin. | DC 100V | 2pF max. | 1000A |
| DSANR-2 | 600V (480～720) | DC 250V | ||||
| DSANR-2A | 800V (640～960) | |||||
| DSANR-2B | 1,100V （880～1,320) | DC 500V | ||||
| DSANR-4 | 2,400V (1,920～2,880) | |||||
| DSANR-6 | 3,600V (2,880～4,320) | |||||
| AC 250V | DSANR-3 | 800V (640～960) | DC 250V | |||
| DSANR-3A | 1,400V (1,120～1,680) | DC 500V | ||||
| DSANR-5 | 3,000V (2,400～3,600) | DC 500V | ||||
| DSANR-6A | 3,600V (2,880～4,320) | |||||
| DSANR-9 | 4,000V (3,200～4,800) | |||||
| DSANR-10B | 4,500V (3,600～5,400) | DC 1000V | ||||
| 额定电压 | 型 号 | 浪涌寿命 8/20μsec. 100A |
AC耐电压 | UL规格认证产品 | EN认证 |
| 1) UL1449 |
2) EN62368-1 |
||||
| AC 125V | DSANR-1 | 300 times | - | ○ | - |
| DSANR-2 | - | ○ | - | ||
| DSANR-2A | - | - | - | ||
| DSANR-2B | - | - | - | ||
| DSANR-4 | AC1,000V-1min. AC 1,200V-3sec. |
○ | - | ||
| DSANR-6 | AC 1,800V-3sec. | - | - | ||
| AC 250V | DSANR-3 | - | ○ | - | |
| DSANR-3A | - | - | - | ||
| DSANR-5 | AC 1,500V-1min. | ○ | ○ | ||
| DSANR-6A | AC 1,800V-3sec | - | ○ | ||
| DSANR-9 | AC 2,000V-1min. | - | ○ | ||
| DSANR-10B | AC 2,000V-1min. | - | ○ |
1): UL Standard UL 1449 File No. E318314
2): TÜV Report No. J9251508
