ライトルLTPシリーズ
ラインサージプロテクタ “ライトル”LTPシリーズは、制御盤・分電盤用サージ防護デバイス（SPD）です。長寿命で、繰り返しサージに強く、サージにすばやく動作して、電気設備を保護します。
お役立ち情報特長
- 1台で線間、対地間を保護
- 取り扱いや取り付けが非常に簡単
- 繰り返しサージに強く、長寿命
- 定格電圧AC125V/AC250V/AC400Vに対応
- 雷サージにすばやく動作し、機器を保護
- クラスII(JISC5381-11)のサージ試験条件を満足
- 使用温度範囲 (一般仕様) : -25~85°C
- 保存温度範囲 (一般仕様) : ―
代表的用途
- NC工作機、放電加工機、ロボット等工場設備の保護

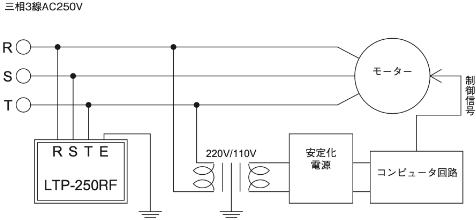

（配線方法）
機械の制御盤の電源入力にはR,S(N), T,Eの銘板がありますが、LTP-250RF, LTP-125RF, LTP-400RF の端子板にも同様な表示がありますので、 それぞれの R-R、 S-S(N-N)、 T-T、 E-E を結線して下さい。
形状・寸法

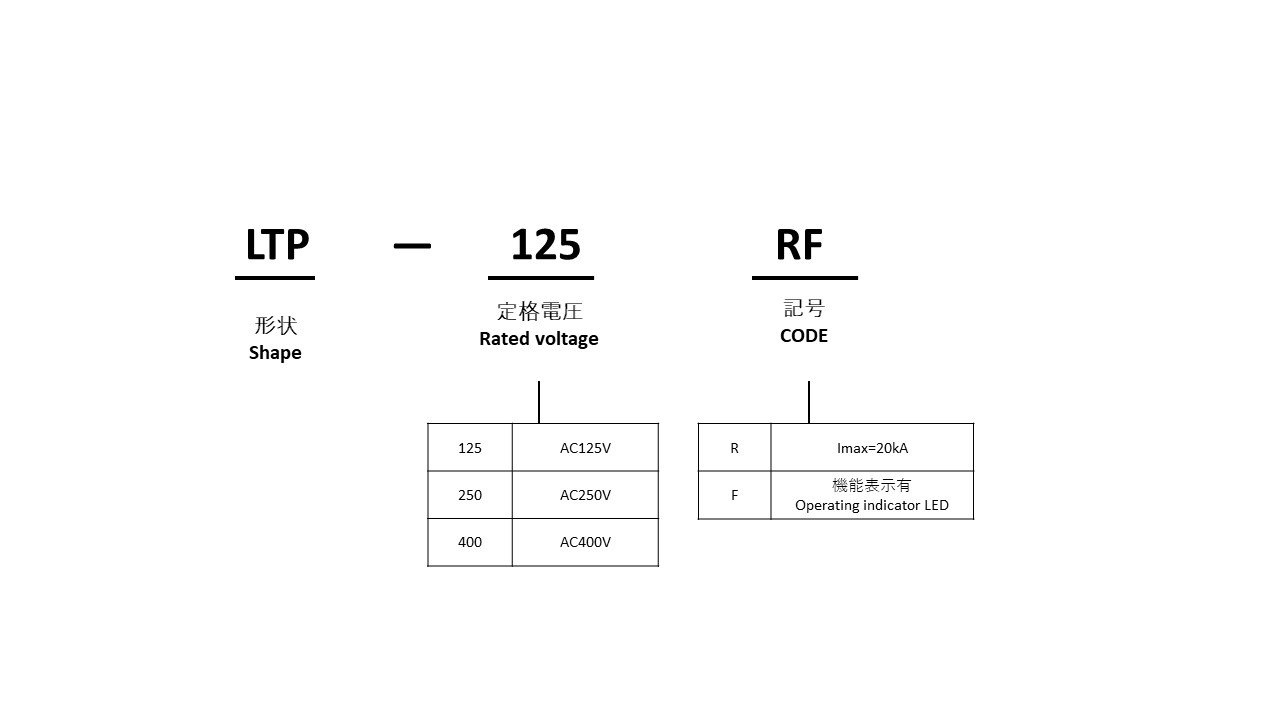

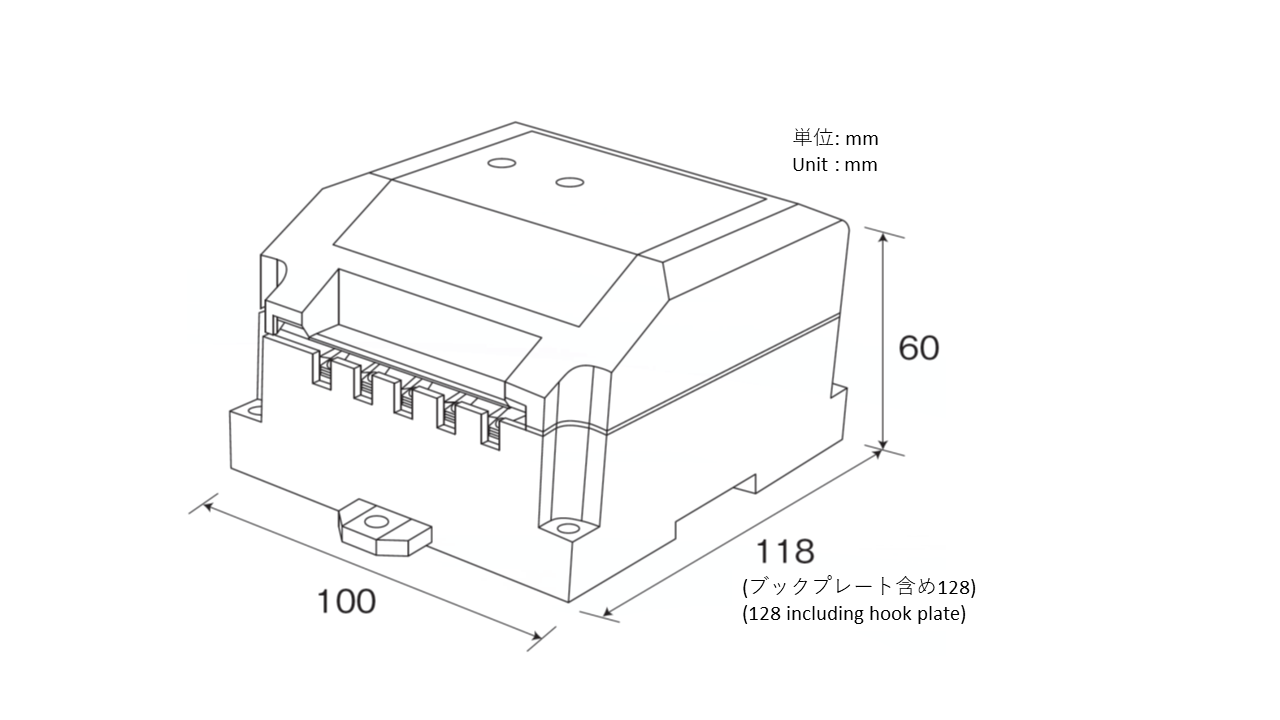

特性
| 型名 | 最大連続使用電圧 Uc |
公称放電電流 In |
最大放電電流 max |
電圧防護レベル Up 1) |
機能表示 2) |
|
|---|---|---|---|---|---|---|
| LTP-125RF | AC150V （単相3線） |
10kA (8/20μs) |
20kA (8/20μs) |
ライン間 | 1.2kV | 有り |
| ライン・アース間 | 1.5kV | |||||
| LTP-250RF | AC275V （三相3線） |
ライン間 | 1.5kV | |||
| ライン・アース間 | 1.5kV | |||||
| LTP-400RF | AC510V （三相4線） |
ライン間 | 2.5kV | |||
| ライン・アース間 | 2.5kV | |||||
- 公称放電電流In(8/20μs)印加時
- 機能表示ランプ(LED)が点灯(通電中、消灯した場合は交換してください)
