FA44（電源用サージアブソーバ）
特長
- 非常に小型(直径4.4mm長さ7mm)
- 各種AC耐圧試験に対応
- サージに対し応答性がよく、制限電圧が低い
- 静電容量が小さく、絶縁性にも優れる
- 繰り返しサージ及び環境変化に対して安定

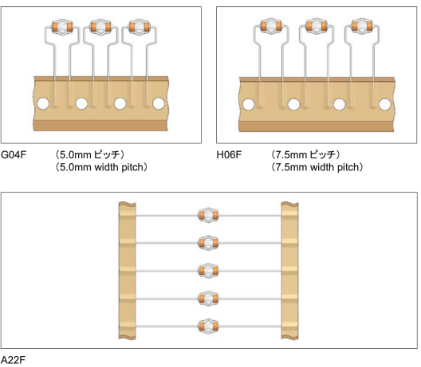

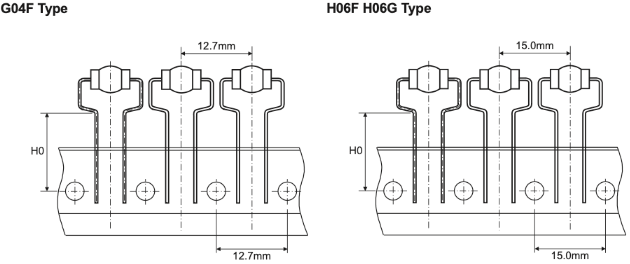

- アキシャルテーピング及びラジアルテーピング包装対応可能
- 極性が無い
- 明所暗所による特性の差が無い
- 各種電源回路にバリスタとFA44を組み合わせる事により使用可能
- 使用温度範囲 (一般仕様) : -40~85°C
- 保存温度範囲 (一般仕様) : -55~125°C
形状・寸法

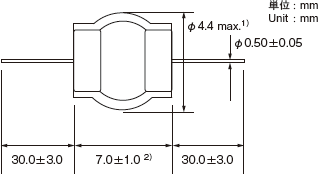

- 測定位置は、最大直径部とする。
- 測定位置は、ガラス端面間もしくはスタッド端面間のどちらか長い方とする。
特性

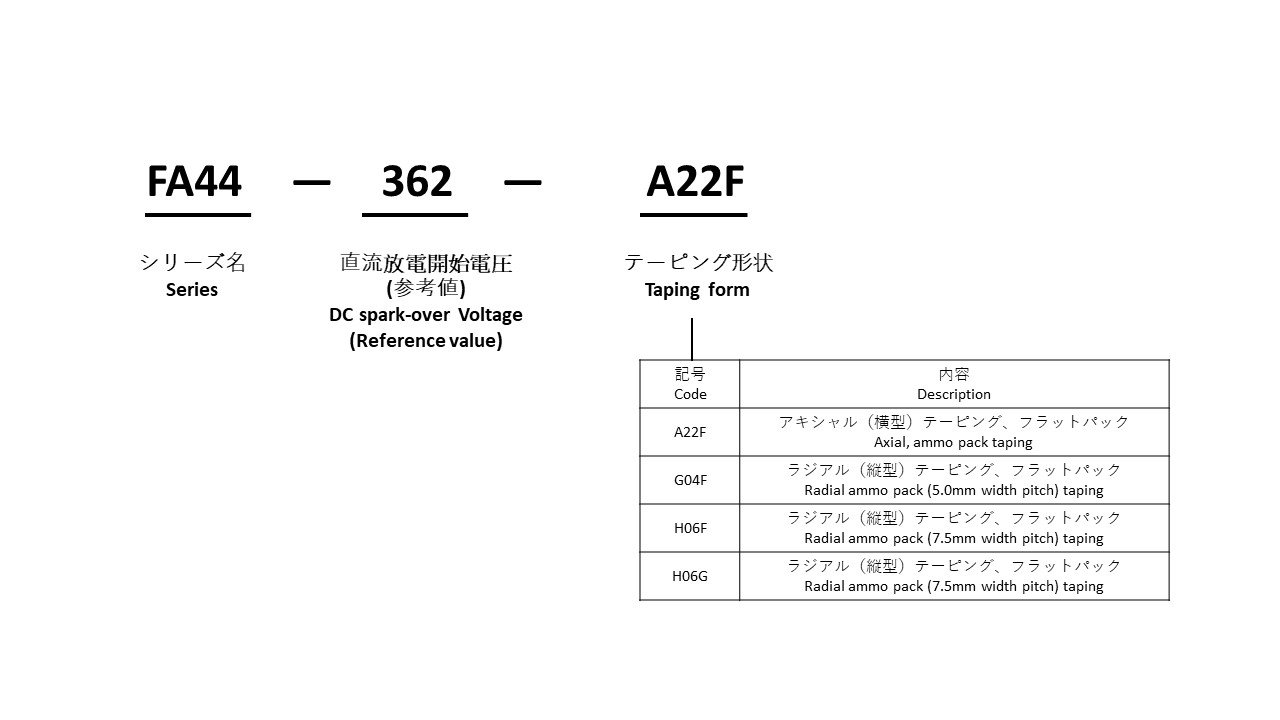

| 型名 | インパルス 放電開始電圧 1.2/50μsec. |
絶縁抵抗（IR） | 静電容量 1kHz-6V max. |
サージ耐量8/20μsec. | サージ寿命8/20μsec.100A | |
|---|---|---|---|---|---|---|
| FA44-272 | 4,500V max. | ≧100MΩmin. | DC 500V | ≦1pF max. | 2,000A | 300times |
| FA44-302 | 5,000V max. | |||||
| FA44-362 | 5,000V max. | |||||
| 型名 | AC耐電圧 | 直流放電開始電圧 ※参考値 |
UL規格認定品 | cUL規格認定品 | EN規格認定品 |
|---|---|---|---|---|---|
| UL1449 File No. E318314 |
CSA C22.2No.269 UL File No. E318314 |
EN62368-1 TÜV. Report No. 50437982 |
|||
| FA44-272 | AC1,000V-1min. AC1,200V-3sec. |
2,700V（2,160～3,240） | ○1） | ○1） | - |
| FA44-302 | AC1,500V-1sec. | 3,000V（2,400～3,600） | ○1） | ○1） | ○2） |
| FA44-362 | AC1,800V-3sec. | 3,600V（2,880～4,320） | ○1） | ○1） | ○2） |
- バリスタ （AC125V ： V 1mA ≧ 270V D ≧φ 7mm, AC250V ： V 1mA ≧ 470V D ≧φ 7mm） と電気的に直列接続する事により、 認定されます。
- バリスタ （V 1mA ≧ 470V D ≧φ 5mm） と電気的に直列接続する事により、 認定されます。
- 安全規格認定条件については改定される場合があります。 最新の取得状況については、 各規格のホームページをご確認願います。
