非接触式温度传感器

DNS系列



非接触式温度传感器DNS系列产品通过非接触方式检测目标物体温度,是一种采用热敏方式的红外线温度传感器。

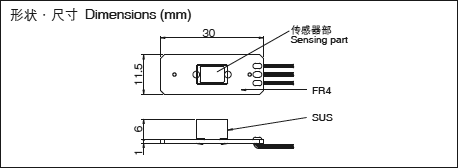

形状・寸尺

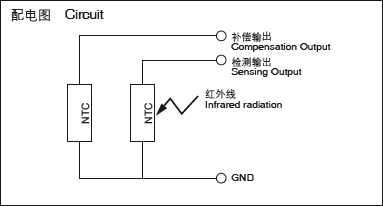

配电图

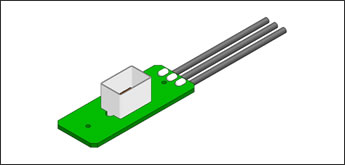

传感器部

特 点

•通过超高精度的热敏电阻,实现了高的检测精度。
•通过本公司特有的检出部构造,实现了高感度和高速响应性。
•实现了高耐热性、耐ESD性。
•实现了传感器的小型化、轻量化。

特性

・热敏电阻特性:
 ・零负载电阻值:R25=100kΩ(typ.)
 ・B值:B25/50 = 4,250K(typ.)
・使用温度范围:-30℃~125℃※2
・温度检测范围:0℃~400℃※3
・响应速度(热响应时间常数):大约0.6秒※4
・视角:89.4°×107.7°



※1 :根据与传感器的距离、目标物体表面材质、面积、形状、空气对流等条件精度会有所变化。
※2 :无结露现象。
※3 :应在传感器使用范围内使用。
※4 :检测温度达到黑体温度63.2%的时间。
