三菱マテリアル

プレスリリース

2021年9月27日

三菱マテリアル株式会社

世界最高水準の強度と耐熱性、無酸素銅「MOFC-HR」(HR: Heat Resistance)を開発

三菱マテリアル株式会社は、このたび、強度と耐熱性を世界最高水準に高めた、独自かつ新しい無酸素銅「MOFC※1-HR」(Mitsubishi Oxygen Free Copper - Heat Resistance)を開発しました。

自動車のEV化や次世代エネルギーの普及に伴い、電気機器部材には大電流と高い放熱性が求められつつあり、銅材料の中で最も高い導電率と熱伝導率を有する無酸素銅は、急速にその用途が広がっております。しかしながら、小型化により強度が必要な場合、大電流通電により材料温度の上昇を伴う場合、製造時に熱処理を必要とする場合には、無酸素銅では強度や耐熱性が不足するという課題がありました。

こうした課題を克服するため、当社は、コア技術である高品質な無酸素銅製造技術と材料設計技術により、高い導電率と熱伝導率を維持しつつ、強度と耐熱性を飛躍的に高めた無酸素銅「MOFC-HR」の開発に成功しました。

「MOFC-HR」は従来の無酸素銅と同等の導電率(101%IACS)及び熱伝導率(391W/mK)を有しつつ、従来の無酸素銅と比べて非常に高い強度を実現(403MPa、従来の無酸素銅比約25%向上)したことに加えて、耐熱性も大幅に向上(半軟化温度※2350℃以上、同150℃程度向上)し、かつ耐応力緩和特性※3も高い水準(60%以上、同約2倍に向上)に達しております。これらの優れた特性から、熱負荷の高い使用環境下においても特性の劣化が少なく、幅広い用途でご使用いただけます。特にEVや次世代エネルギーなどの過酷な環境条件で大電流、高放熱が求められる電気機器の部材として最適です。
なお、「MOFC-HR」は、CDA(Copper Development Association)において「C10850」として登録済みです。

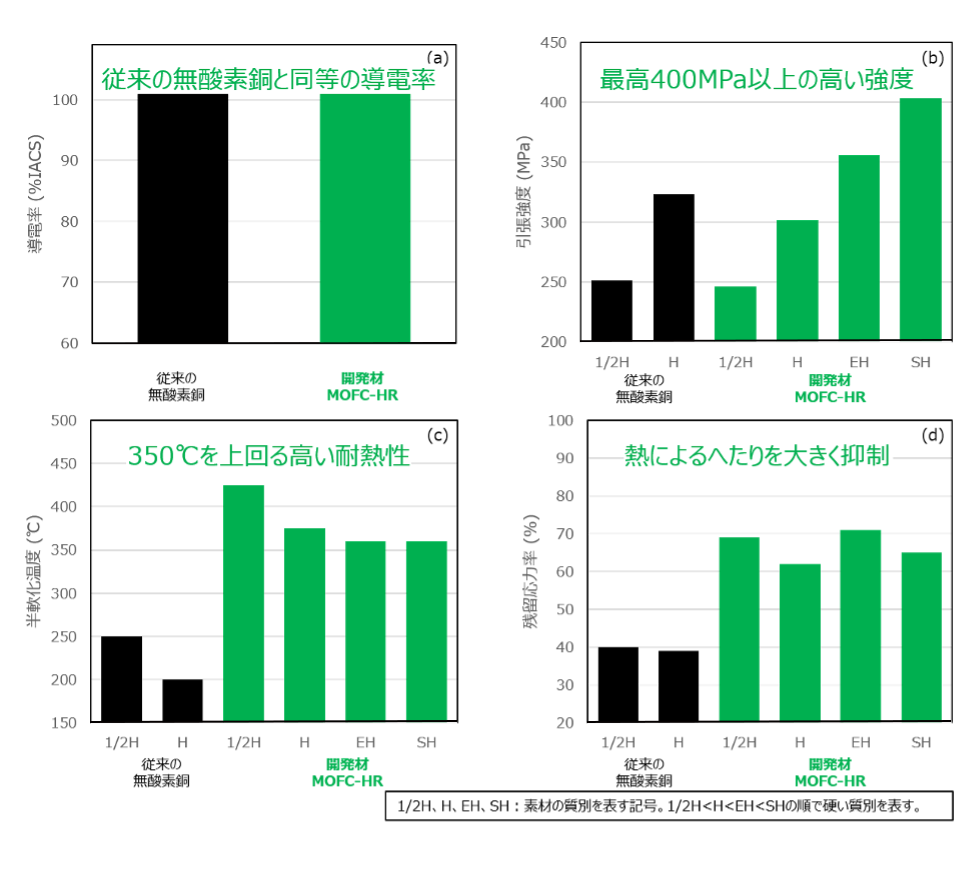

MOFC-HRと、従来の無酸素銅との特性比較
(a)導電率、(b)引張強度、(c)半軟化温度、(d)残留応力率
MOFC-HRと、従来の無酸素銅との特性比較 (画像をクリックして拡大イメージを表示)

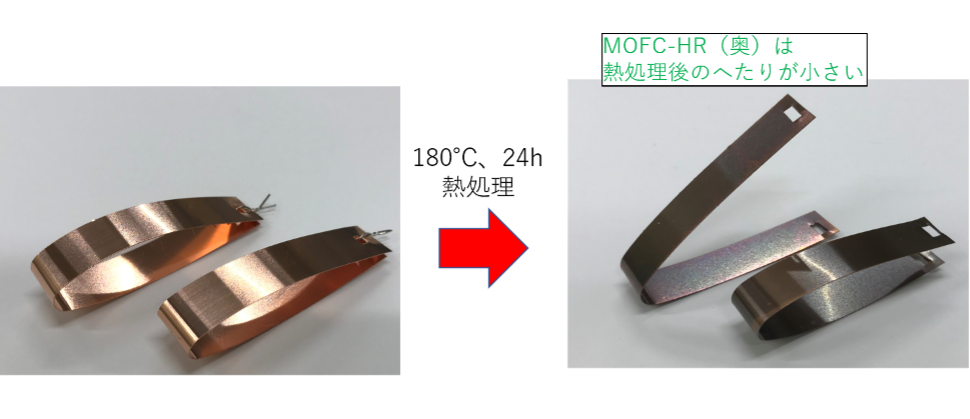

MOFC-HR(奥)と、従来の無酸素銅(手前)との耐熱性の比較 MOFC-HR(奥)と、従来の無酸素銅(手前)との耐熱性の比較 (画像をクリックして拡大イメージを表示)

当社グループは、「人と社会と地球のために」という企業理念のもと「ユニークな技術により、人と社会と地球のために新たなマテリアルを創造し、持続可能な社会に貢献するリーディングカンパニー」となることをビジョンとしております。今後も、非鉄金属素材および付加価値の高い製品の提供を通じて、豊かな社会の構築に貢献してまいります。

※1
「MOFC」は当社の商標です。
※2
半軟化温度
半軟化温度とは、耐熱性を示す指標。「熱処理前の強度」と、「完全に焼鈍した状態の強度」との平均値になる熱処理温度を指している。半軟化温度が高いほど、熱処理を行っても強度を維持できる。
※3
耐応力緩和特性
耐応力緩和特性とは、ばねのへたりにくさを示す特性。ある材料に対して、ばね性を発揮する弾性範囲内の負荷(0.2%耐力に対して80%の負荷)をかけて180℃の高温環境下で24時間保持した後に、熱処理後のばねに残る力を残留応力率の値として評価する。残留応力率の値が高いほど耐応力緩和特性に優れると見なす。耐応力緩和特性に優れるほど、高温で使用してもばねがへたらず、ばねの力が十分に保持される。

以上

<本件に関するお問い合わせ>
コーポレートコミュニケーション部 広報室:03-5252-5206

このページの先頭へ戻る

このページの先頭へ戻る

当サイトでは利便性向上およびマーケティング活動のために閲覧履歴(クッキー)を収集しています。サイトご利用にあたっては右のボタンよりご同意お願いいたします。
なお、この設定の変更は「ご利用にあたって」の「閲覧履歴の収集」から行えます。
