LITOL/LTM系列
线路浪涌保护器"LITOL"系列可保护各种电子设备免遭感应雷击浪涌(雷害)、噪声等异常电压的损害。LTM系列可以安装在控制盘或配电盘内。
特 点
●1台便可保护线间、对地间
●操作和安装都非常简单
●可有效抵御重复电涌,寿命较长
●支持额定电压AC125V/AC250V/AC400V
●面对雷电电涌,会迅速工作,保护机器
●支持等级II(JIS C5381-11)的浪涌测试条件
典型用途
●NC机床、放电加工机、机械手等

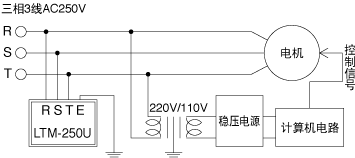

配线方法

((接线方法)
设备控制盘的输入处有R, S(N), T, E铭牌。LTM-250□ (LTM-125□, LTM-400□)的接线板上也有相同的表示,所以请用同捆电线分别对R-R, S-S(N-N), T-T, E-E进行接线。
形状·尺寸


特性
型名 |
最大连续使用电压 Uc |
标称放电电流 In |
最大放电电流 max |
电压保护标准 Up 1) |
機能表示 2) |
|
LTM-125RF |
AC150V (单相3线) |
10kA (8/20μs) |
20kA (8/20μs) |
线-线 | 1.2kV | 有 |
线- GND | 1.5kV | |||||
LTM-250RF |
AC275V (3相3线) |
线-线 | 1.5kV | |||
线- GND | 1.5kV | |||||
LTM-400RF |
AC510V (3相4线) |
线-线 | 2.5kV | |||
线- GND | 2.5kV | |||||
LTM-125R | AC150V (单相3线) |
线-线 | 1.2kV | 无 | ||
线- GND | 1.5kV | |||||
LTM-250R | AC275V (3相3线) |
线-线 | 1.5kV | |||
线- GND | 1.5kV | |||||
LTM-400R | AC510V (3相4线) |
线-线 | 2.5kV | |||
线- GND | 2.5kV | |||||
LTM-125U | AC125V (单相3线) |
3kA (8/20μs) |
5kA (8/20μs) |
线-线 | 1.2kV | |
线- GND | 1.5kV | |||||
LTM-250U | AC275V (3相3线) |
线-线 | 1.5kV | |||
线- GND | 1.5kV | |||||
LTM-400U | AC510V (3相3线) |
线-线 | 2.5kV | |||
线- GND | 2.5kV |
1): 标称放电电流In (8/20μs)外加时
2): 功能显示灯亮起(如通电中或没开灯,请更换)
