2)共振措施

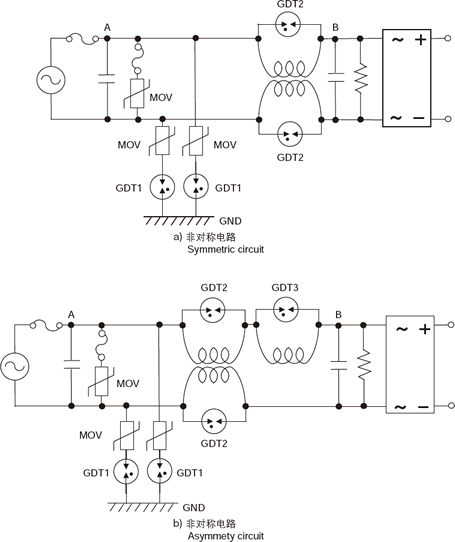

应如右图浪涌侵入电源线,电源线与接地间的浪涌措施电路(A点)反应时,其残余电压会传至后半部分。
因滤波器的LC 共振,残余电压增幅并有可能破坏后半部分的电路。建议在共模扼制线圈(GDT2、GDT3) 的前后安装浪涌吸收器以保持电位均衡。





推荐部品

  AC耐电压试验条件 放电管1 压敏电阻 放电管2
~AC125V
Test is not required CDA70-401L
DE37-401W
220V~270V
(φ10mm)
CDA70-301L
CDA70-401L
CDA70-501M
DE37-401W
DE37-501M
AC1,000V
AC1,200V
CDA70-272M
CDA70L-272M
FA55-272
~AC250V Test is not required CDA70-501M
DE37-501M
470V~680V
(φ10mm)
AC1,500V CDA70-302M
CDA70L-302M
FA55-302
AC1,800V CDA70-362M
CDA70L-362M
FA55-362
AC2,000V FA55-402
