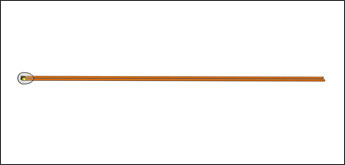

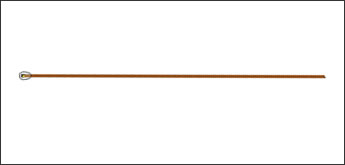

板载式热敏电阻

GR15，GR25系列

形状·尺寸

式样

• 电阻值容许偏差 ・・・・・・・・・

±1％、±2％、±3％、±5％（R25）

• B值容许偏差・・・・・・・・・・・・

±1％、±3％（B25/50）

• 端子电极・・・・・・・・・・・・・・・

引脚

• 使用温度范围・・・・・・・・・・・

-40℃〜+300℃ (150℃)

• 散热系数・・・・・・・・・・・・・・・

(GR15)：δ=0.7mW/℃
(GR25)：δ=1.0mW/℃


• 熱時定数・・・・・・・・・・・・・・・

(GR15)：τ=6sec.
(GR25)：τ=16sec.


• 最大功率・・・・・・・・・・・・・・・

(GR15)：P=87mW(150℃耐熱品)
(GR15)：P=192mW(300℃耐熱品)
(GR25)：P=125mW(150℃耐熱品)

特 点

•小型、高精度。

•可在高温下使用。

特性

300ºC 耐热产品

GR15 系列

型 号	电阻值 R25	电阻值 R100	电阻值 R200	B 值 B25/50	B 值 B25/85	B 值 B0/100	B 值 B100/200	R-T DATA
								PDF	CSV
7A103	10kΩ	0.5309kΩ	0.04963kΩ	4,397K	4,369K	4,375K	4,184K
6P493	49.12Ω	3.315kΩ	0.3097kΩ	3,948K	3,984K	3,961K	4,185K
7C993	98.63kΩ	6.246kΩ	0.5660kΩ	4,036K	4,074K	4,052K	4,245K
7B104	100kΩ	3.813kΩ	0.2490kΩ	4,828K	4,843K	4,818K	4,818K
7D234	231.4kΩ	12.98kΩ	1.017kΩ	4,207K	4,254K	4,221K	4,496K
5D105	1MΩ	29.93kΩ	1.444kΩ	5,121K	5,184K	5,134K	5,352K
7E145	1.388kΩ	63.87kΩ	4.021kΩ	4,460K	4,537K	4,488K	4,882K
5E106	10MΩ	242.1kΩ	8.871kΩ	5,393K	5,486K	5,425K	5,838K

GR15 系列

型 号	电阻值				B25/50 B 值	B25/85 B 值	R-T DATA
	R25	电阻值容许偏差
		±1%	±2%	±3%			PDF	CSV
7A103	10kΩ	○	○	○	4,397K±1%	4,369K
6P493	49.12kΩ	○	○	○	3,948K±1%	3,984K
7C993	98.63kΩ	○	○	○	4,036K±1%	4,074K
7B104	100kΩ	○	○	○	4,828K±1%	4,843K
7D234	231.4kΩ	○	○	○	4,207K±1%	4,254K
5D105	1MΩ	○	○	○	5,121K±1%	5,184K
7E145	1.388MΩ	○	○	○	4,460K±1%	4,537K
5E106	10MΩ	○	○	○	5,393K±1%	5,486K

150ºC 耐热产品

GR15 系列

型 号	电阻值 R25	电阻值 R100	B 值 B25/50	B 值 B25/85	B 值 B0/100	R-T DATA
						PDF	CSV
6S222	2.186kΩ	0.2166kΩ	3,386K	3,419K	3,390K
3G302	3kΩ	0.2757kΩ	3,490K	3,527K	3,499K
6Q542	5.369kΩ	0.5103kΩ	3,423K	3,468K	3,450K
6Q852	8.471kΩ	0.8051kΩ	3,423K	3,468K	3,450K
6Q113	10.74kΩ	1.021kΩ	3,423K	3,468K	3,450K
6M373	36.74kΩ	2.262kΩ	3,985K	4,099K	4,015K
6N493	48.70kΩ	3.125kΩ	3,935K	4,030K	3,988K

GR15 系列

型 号	电阻值				B25/50 B 值	B25/85 B 值	R-T DATA
	R25	电阻值容许偏差
		±1%	±2%	±3%			PDF	CSV
6S222	2.186kΩ	-	○	○	3,386K±1%	3,419K
3G302	3kΩ	-	○	○	3,490K±1%	3,527K
6Q542	5.369kΩ	-	○	○	3,423K±1%	3,468K
6Q852	8.471kΩ	-	○	○	3,423K±1%	3,468K
6Q113	10.74kΩ	-	○	○	3,423K±1%	3,468K
6M373	36.74kΩ	○	○	○	3,985K±1%	4,099K
6N493	48.70kΩ	○	○	○	3,935K±1%	4,030K

GR25 系列

型 号	电阻值 R25	电阻值 R100	B 值 B25/50	B 值 B25/85	B 值 B0/100	R-T DATA
						PDF	CSV
3G202	2kΩ	0.1838kΩ	3490K	3527K	3499K
6S222	2.175kΩ	-	3386K	3419K	3390K
9Q212	2.076kΩ	-	3834K	3844K	3824K

GR25 系列

型 号	电阻值				B25/50 B 值	B25/85 B 值	R-T DATA
	R25	电阻值容许偏差
		±1%	±2%	±3%			PDF	CSV
3G202	2kΩ	-	○	○	3,490K±1%	3,527K
6S222	2.175kΩ	-	○	○	3,386K±1%	3,419K
9Q212	2.076kΩ	-	○	○	3,834K±1%	3,844K
