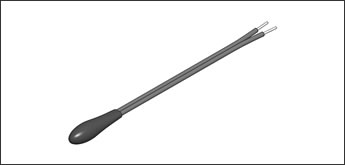

板载式热敏电阻
BN35系列

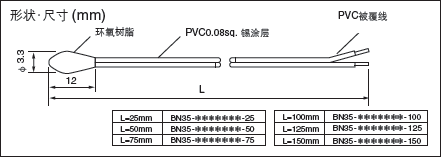

形状・寸尺
式样
- ● 电阻值容许偏差 ・・・・・・・・・
- ±1％、±2％、±3％（R25）
- ● B值容许偏差・・・・・・・・・・・・
- ±1％、±3％（B25／50）
- ● 端子电极・・・・・・・・・・・・・・・
- PVC被覆线
- ● 使用温度范围・・・・・・・・・・・
- -20℃～+80℃
- ● 散热系数・・・・・・・・・・・・・・・
- δ=2.4mW/℃
- ● 最大功率・・・・・・・・・・・・・・・
- P=90mW
特性
BN35 系列
|
型 号
|
电阻值
|
B25/50
B 值 |
B25/85
B 值 |
热时间常数(秒)
|
R-T DATA
|
||||
|
R25
|
电阻值容许偏差
|
||||||||
|
±1%
|
±2%
|
±3%
|
PDF
|
CSV
|
|||||
|
3H103
|
10kΩ
|
○
|
○
|
○
|
3,450K±1%
|
3,486K
|
40
|
 |
 |
|
3T103
|
10kΩ
|
○
|
○
|
○
|
3,950K±1%
|
3,989K
|
40
|
|
|
|
3U104
|
100kΩ
|
○
|
○
|
○
|
3,950K±1%
|
4,024K
|
40
|
|
|
|
5B225
|
2.2MΩ
|
-
|
-
|
○
|
5,200K±3%
|
5,290K
|
40
|
|
|
