用于表面温度检测

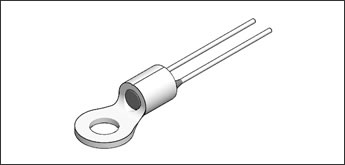

STS-40

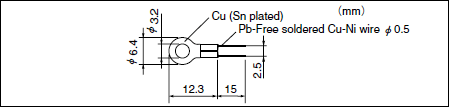

形状・寸尺

特 点

•安装时可采用螺栓固定。
•采用金属吸热面,温度响应快。



※STS系列的热时间常数是按照以下方法测定,所以测定值受氧化铝的热容量的影响。
※首先用螺钉凝固氧化铝 (120L×120W×20Tmm),然后将除温度传感器的部分浸入25度的水中。之后再将氧化铝移之50度的水中。

特性

• 电阻值・・・・・・・・・・・・・・・・・・・・ R25=10kΩ±1% (薄片)
• B 值(3H) ・・・・・・・・・・・・・・・・・・ B25/50=3450K±1%
B25/85=3486K
• 使用温度范围・・・・・・・・・・・・・・ -30℃~+110℃
• 热响应时间常数(铝块上)・・・・・ 18秒
R-T DATA
PDF CSV

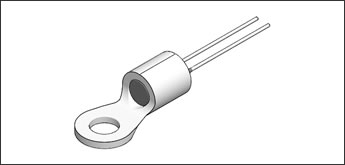

STS-50

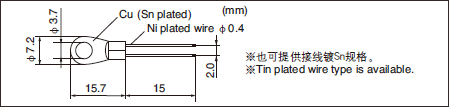

形状・寸尺

特 点

•安装时可采用螺栓固定。
•采用金属吸热面,温度响应快。

特性

• 电阻值・・・・・・・・・・・・・・・・・・・・ R25=10kΩ±3% (GA 型)
• B 值(3HG)・・・・・・・・・・・・・・・・・・ B25/50=3465K±3%
B25/85=3502K
• 使用温度范围・・・・・・・・・・・・・・ -40℃~+150℃
• 热响应时间常数(铝块上)・・・・・ 22秒
R-T DATA
PDF CSV

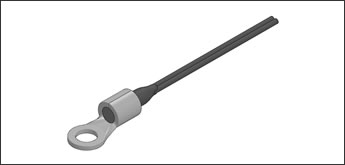

STS-51

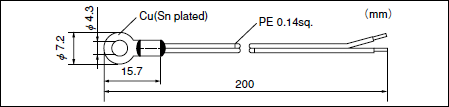

形状・寸尺

特 点

•安装时可采用螺栓固定。
•采用金属吸热面,温度响应快。

特性

• 电阻值・・・・・・・・・・・・・・・・・・・・ R25=10kΩ±5% (CTH)
• B 值(3TV)・・・・・・・・・・・・・・・・・・ B25/50=3820K±3%
B25/85=3792K
• 使用温度范围・・・・・・・・・・・・・・ -40℃~+150℃
• 热响应时间常数(铝块上)・・・・・ 27秒
R-T DATA
PDF CSV
※关于R-T数据,请参阅本公司主页。
※有关热敏温度传感器的使用环境条件,请与本公司协商。
