表面实装型贴片天线

430MHz帯用

AM11DP-ST01*

特 点

•小型、薄型天线
•高增益
•全向性
•利用外部调整电路,可调节适用频带
频率范围:400MHz~1600 MHz

用途

•遥测仪、遥控器、数据通信等

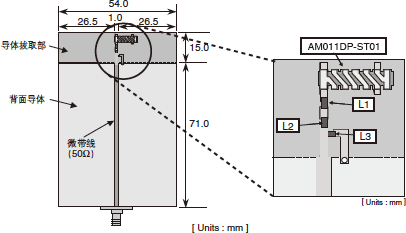

形状·尺寸

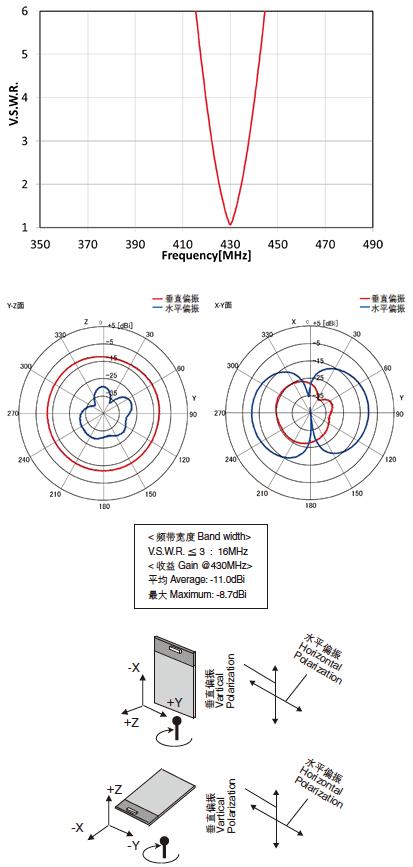

特性

*上述特性为典型特性,并非保证特性。

我公司评价基板上调整的列子



※本公司试验电路板调整实例 (Ex) 430MHz
fc[MHz] 电感[nH]
430 L1 L2 L3
30 220 16
