表面实装型贴片天线

2.4GHz帯用

AM03DP-ST01*

特 点

•小型、薄型天线
•高增益
•全向性
•通过外部调节电路,可容易地调节到各设备

用途

•无线LAN、Bluetooth®
•DECT(1.9GHz)

形状·尺寸

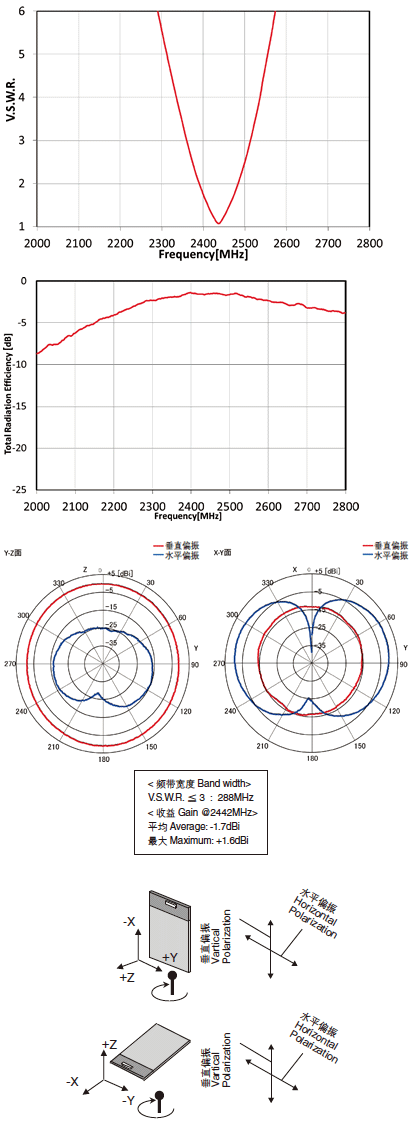

特性

*上述特性为典型特性,并非保证特性。

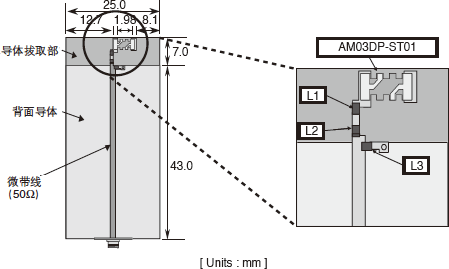

我公司评价基板上调整的列子


※本公司试验电路板调整实例(Ex) 2442MHz
fc[MHz] 电感[nH]
2442 L1 L2 L3
2.9 8.7 2.4
