表面实装型贴片天线

2.4&5GHz帯用

AW03DP-245ST01*

特 点

•小型、薄型天线
•高增益
•全向性
•通过外部调节电路,可容易地调节到各设备

用途

•无线LAN

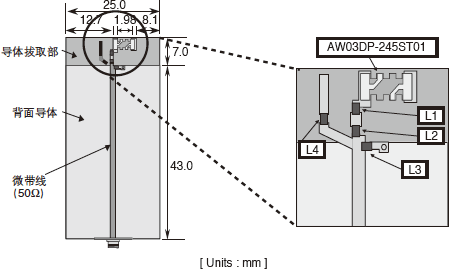

形状·尺寸

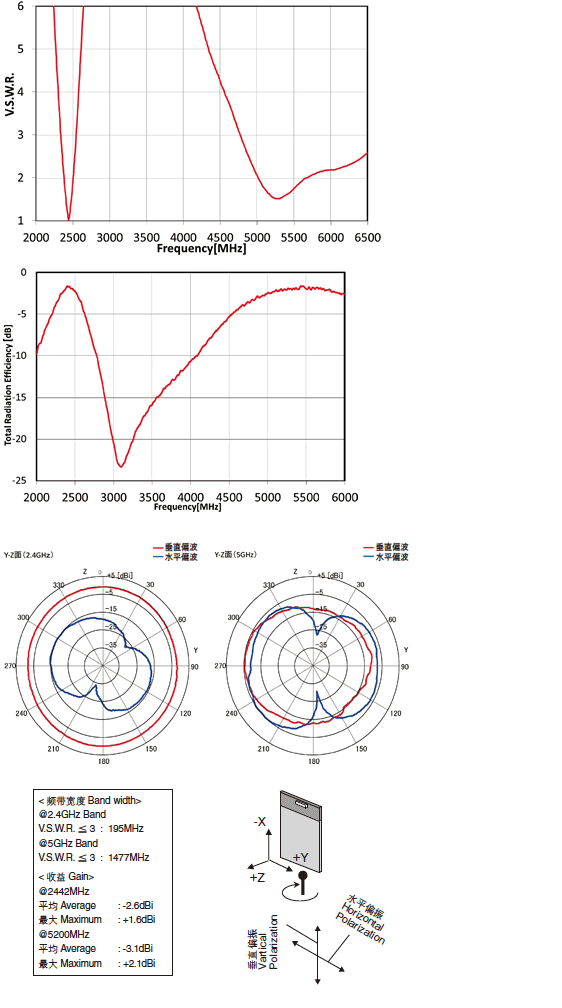

特性

我公司评价基板上调整的列子


※本公司试验电路板调整实例(Ex) 2442MHz
fc[MHz] 电感[nH]
2.4&5
GHz
L1 L2 L3 L4
2.4 8.2 2.5 2.4
